ФБ B_TRIG генерирует одиночный импульс из цифрового сигнала.

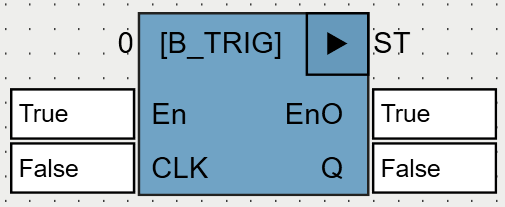

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
CLK |
BOOL |
Входной цифровой сигнал. |
Выходы |
||
Q |
BOOL |
Одиночный импульс. |
На выходе Q генерируется одиночный импульс длиной 1 цикл по любому фронту входного цифрового сигнала CLK.

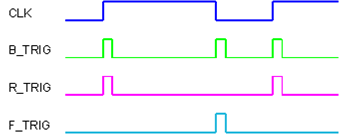

На рисунке ниже показаны отличия B_TRIG от функций R_TRIG, импульс по переднему фронту и F_TRIG, импульс по заднему фронту, которые генерируют импульс соответственно только по переднему или только по заднему фронту:
