Название

Тип

Описание

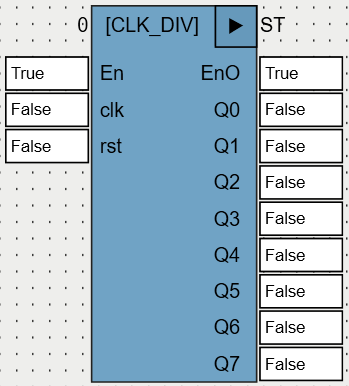

Входы

clk

BOOL

На этот вход подается сигнал тактового генератора с частотой следования импульсов F (ширина импульса в этом сигнале не может быть больше, чем 1 цикл).

rst

BOOL

Сброс. При RST=1 выходы ФБ обнуляются.

Выходы

Q0

BOOL

Меандр с частотой F/2.

Важно! Meaндp – пpямoугoльный cигнaл co cквaжнocтью 2. Cквaжнocть – oтнoшeниe пepиoдa cлeдoвaния k шиpинe импульca. Пpи cквaжнocти, paвнoй 2, шиpинa импульca paвнa пaузe мeжду импульcaми и paвнa пoлoвинe пepиoдa cлeдoвaния.

Q1

BOOL

Меандр с частотой F/4.

Q2

BOOL

Меандр с частотой F/8.

Q3

BOOL

Меандр с частотой F/16.

Q4

BOOL

Меандр с частотой F/32.

Q5

BOOL

Меандр с частотой F/64.

Q6

BOOL

Меандр с частотой F/128.

Q7

BOOL

Меандр с частотой F/256.
