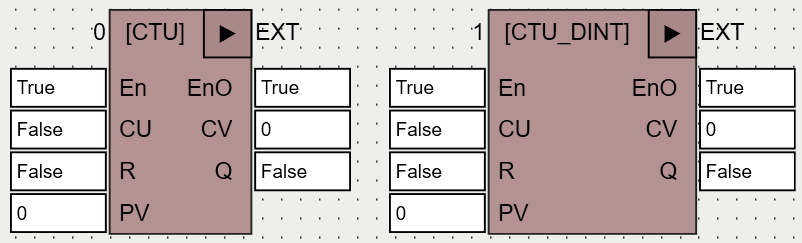

Название

Тип

Назначение

Входы

CU

BOOL

По переднему фронту на этом входе CV увеличивается на 1

R

BOOL

Сбрасывает счетчик в 0. По переднему фронту выход CV принимает значение 0.

PV

INT/DINT

Задается верхний предел значений CV. Для счетчика CTU максимальное значение  32767, для CTU_DINT -  2147483647 соотвественно.

Выходы

CV

INT/DINT

Результат работы счетчика. Значение, которое увеличивается на 1, пока не достигнет максимального значения для данного типа данных: для счетчика CTU максимальное значение  32767, для CTU_DINT -  2147483647 соотвественно.

Q

BOOL

Сигнализирует, что счетчик достиг значение PV. Если СV больше или равно PV, то выход имеет значение TRUE.
