Функция DEC1 декрементирует значение переменной X. Если X = 0, то функция возвращает декрементированное значение переменной N.
При связи Q->X и N>0 функция работает как генератор убывающего пилообразного сигнала (N-1, N-2 .. 0, N-1 ..).

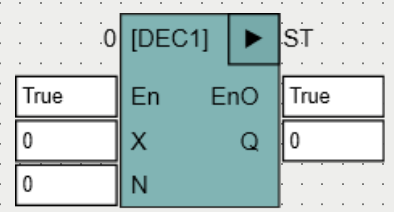

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
X |
INT |
Вход функции, где задается первое декрементируемое значение. |
N |
INT |
Вход функции, где задается второе декрементируемое значение. |
Выходы |
||
Q |
INT |
Выход функции, где выдается результат декремента. |

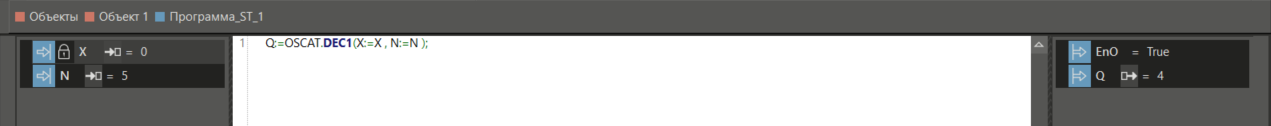

Пример в ST
