Для автоматического добавления каналов и поиска устройств для работы по устройству Spodes Device нужно дважды нажать левую кнопку мыши по протоколу в дереве. При этом откроется вкладка, в которой можно выполнить поиск устройства и импорт каналов.

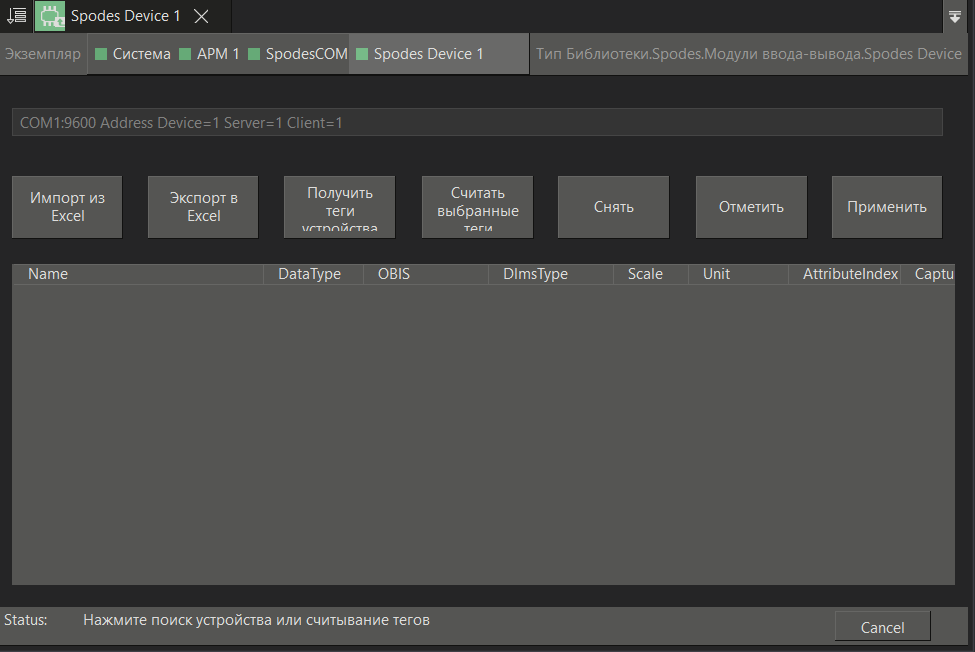

Вид вкладки:
В верхней части отображается строка, в которой указаны настройки устройства заданные в панели свойств (значения свойств обновляется при переоткрытии вкладки).
Основную часть вкладки занимает таблица, в которой будут отображаться найденные объекты. Флагами можно отметить необходимые каналы для добавления в дерево проекта
Описание элементов управления:
Кнопка |
Назначение |
Импорт из Exccel |
Открывает диалоговое окно, в котором можно выбрать файл Excel, в котором хранится описание каналов. |
Экспорт в Excel |
Позволяет сохранить в файл выбранную конфигурацию |
Получить теги устройства |
Подключается к устройству и считывает данные из него |
Считать выбранные теги |
Считывает значение из устройства |
Снять |
Снимает выделение с выбранного объекта |
Отметить |
Отмечает выделенный объект |
Применить |
Добавляет отмеченные элементы в дерево. |
Важно! Для использования диалога импорта устройство должно быть подключено непосредственно к компьютеру. Т.е. если планируется подключать устройство к контроллеру, то для формирования списка каналов нужно подключить устройство к компьютеру, считать теги, выбрать нужные или сохранить в Excel. Потом уже подключить устройство к контроллеру и вставить туда устройство с готовым списком каналов или импортировать их из Excel файла.
