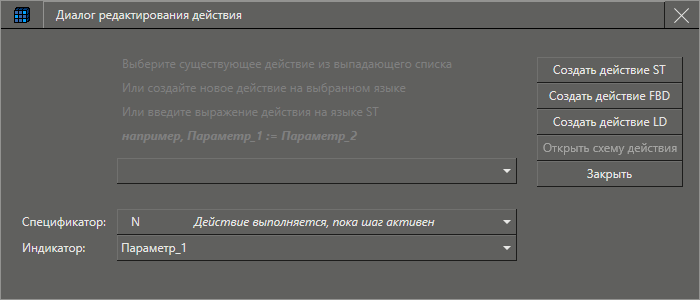

Диалог имеет вид:
Инструмент описания SFC-действия

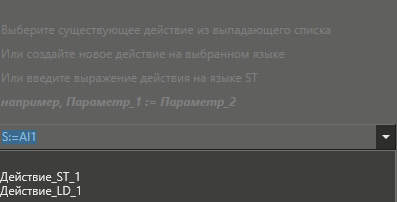

Выпадающий список действий, которые содержит корневая группа 'Действия' программного компонента, позволяет использовать действия, созданные предварительно.
В группе Алгоритм.<ветка>.Шаг_<n>.Действия отображается ссылка на использованное в шаге действие.
Окно элемента управления списком представляет собой поле редактирования, в котором действие может быть задано вручную на языке ST.
Инструмент выбора спецификатора действия
Выпадающий список, в котором выбирается спецификатор действия (action qualifier по IEC 61131-3).
Важно! В текущей версии доступны только спецификаторы N и P1.

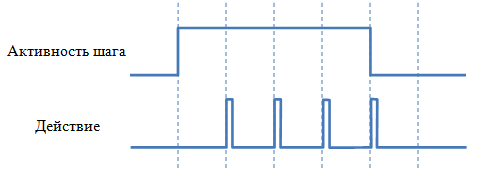

Спецификатор N.
На первом цикле действие не выполняется. Далее выполняется на каждом цикле, пока шаг активен. После деактивации шага действие выполняется дополнительно один раз.
Работает в соответствии с определением стандарта, но со сдвигом на один цикл.
Сдвиг на один цикл будет устранен в следующем релизе системы.

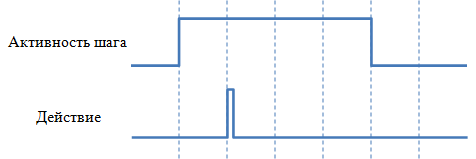

Спецификатор P1.
Действие производится один раз при активации шага с задержкой на один цикл.
Работает в соответствии с определением стандарта, но со сдвигом на один цикл.
Сдвиг на один цикл будет устранен в следующем релизе системы.
Инструмент выбора индикатора действия
Выпадающий список, в котором выбирается индикатор действия (переменная).
Значение индикатора равно 1 (TRUE), если действие выполняется, или 0 (FALSE) в противном случае.
Кнопка создания действия ST
•
– создать SFC-действие на языке ST в корневой группе Действия программного компонента и использовать это действие.
Кнопка создания действия FBD
•
– создать SFC-действие на языке FBD в корневой группе Действия программного компонента и использовать это действие.
Кнопка создания действия LD
•
– создать SFC-действие на языке LD в корневой группе Действия программного компонента и использовать это действие.
Кнопка вызова редактора действия
•
– открыть выбранное SFC-действие в соответствующем редакторе.
Данная кнопка недоступна, если в качестве действия использовано выражение ST, заданное вручную.
Команда завершения редактирования действия
•
или
– завершить конфигурирование SFC-действия и закрыть диалог.
