ФБ собирает статистику о входе IN, сохраняя его максимальное и минимальное значение на выходах mx и mn. По переднему фронту на входе rst значения выходов обнуляются, после чего сбор статистики начинается заново.

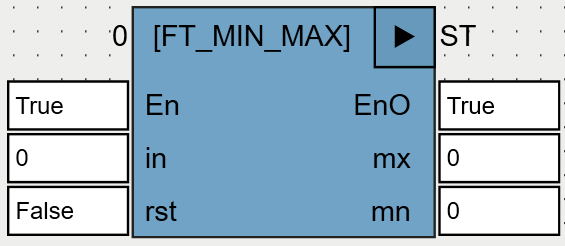

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
in |
REAL |
Вход, где задается контролируемое значение |
rst |
BOOL |
Вход, где задается флаг управления сигналом сброса функцией |
Выходы |
||
mx |
REAL |
Выход, где выдается максимальное значение |
mn |
REAL |
Выход, где выдается минимальное значение |
