ФБ GEN_RDM - генератор случайных чисел.

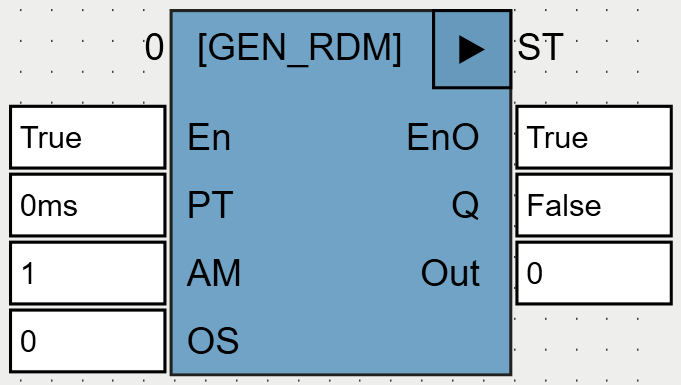

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
PT |
TIME |
Период генерации числа. ФБ генерирует на выходе OUT случайное число с частотой 1 раз за время PT. |
AM |
REAL |
Коэффициент для задания интервала генерируемых чисел. |
OS |
REAL |
Коэффициент для задания интервала генерируемых чисел. |
Выходы |
||
Q |
BOOL |
Флаг изменения числа. При изменении OUT Q=1 в течение 1 цикла. |
Out |
REAL |
Сгенерированное число в интервале (-0.5*AM+OS, 0.5*AM+OS). |
Используемые функции: T_PLC_MS (OSCAT), RDM (OSCAT).
Пример

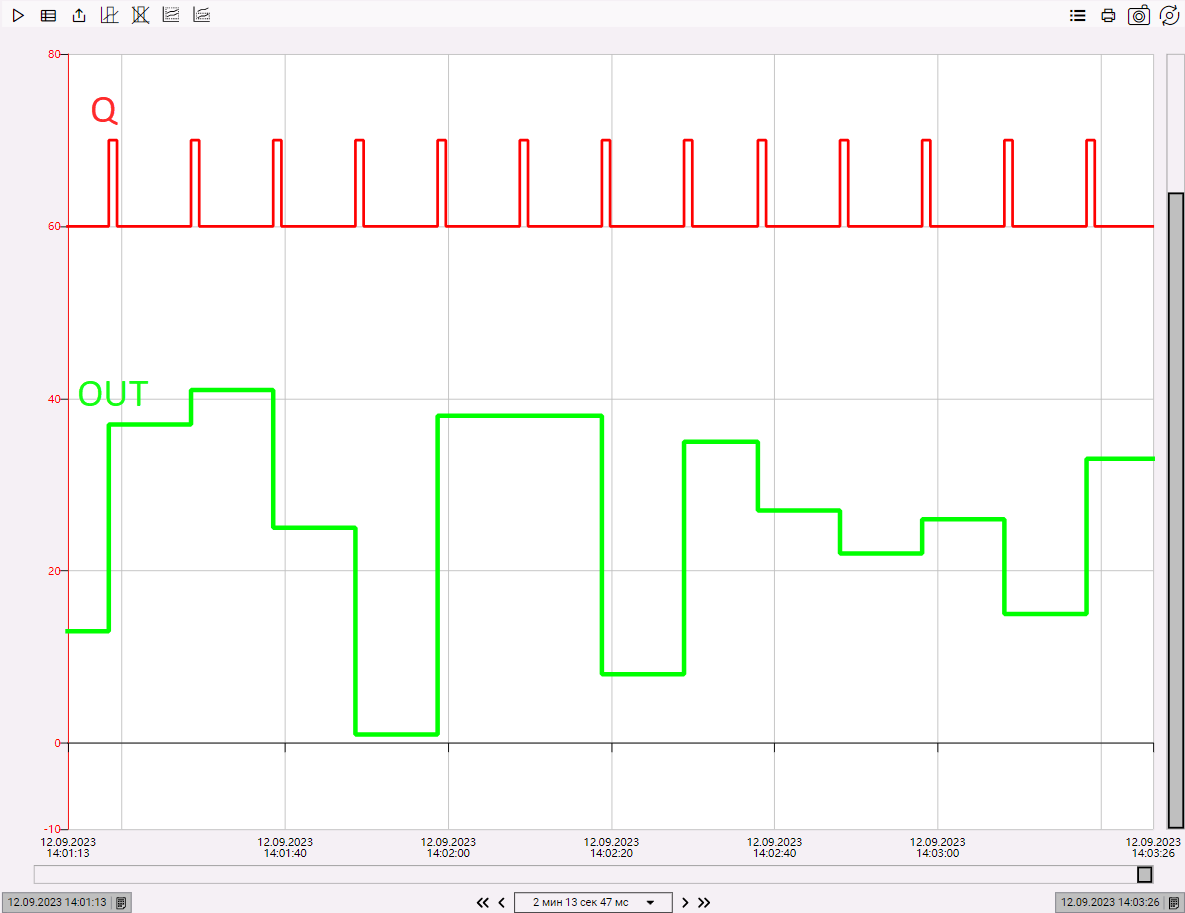

Временная диаграмма ФБ при PT=10s, AM=50, OS=20, интервал (-5;45):
