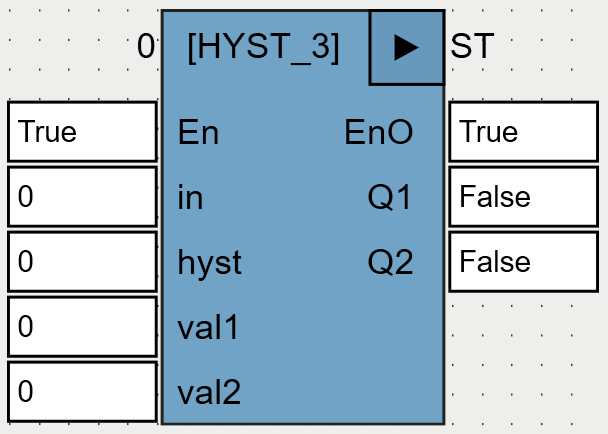

Вид ФБ в редакторе программ языка FBD:

Входы и выходы ФБ:

HYST_3 – это 3-точечный контроллер. 3-точечный контроллер содержит две функции гистерезиса:

•Если Q1=FALSE, то Q1 становится TRUE при IN<(VAL1-HYST/2). Если Q1=TRUE, то Q1 становится FALSE при IN>(VAL1+HYST/2).

•Если Q2=FALSE, то Q2 становится TRUE при IN>(VAL2+HYST/2). Если Q2=TRUE, то Q2 становится FALSE при IN<(VAL2-HYST/2).

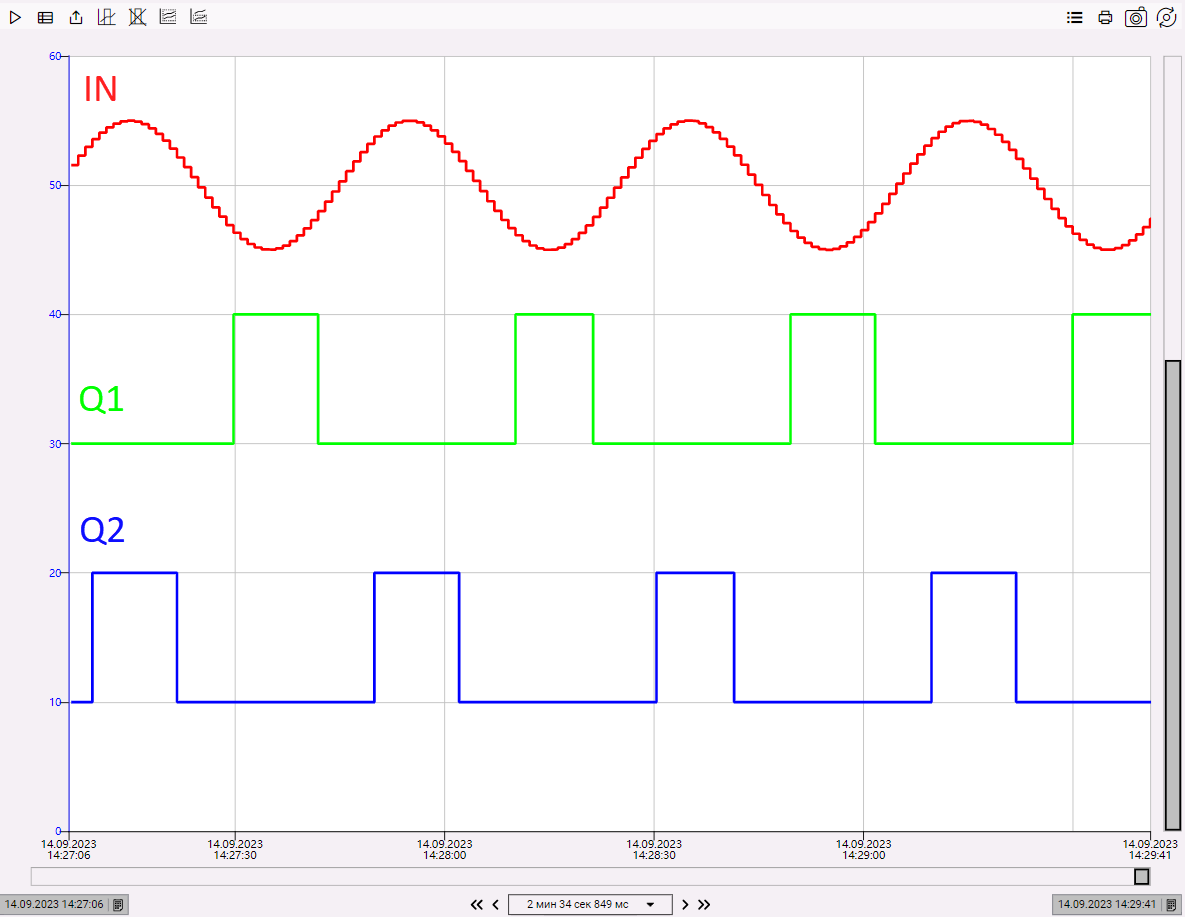

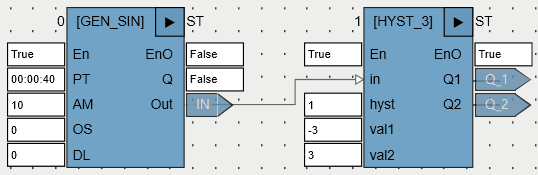

3-точечный контроллер используется, например, для управления приводом клапана. Следующий пример демонстрирует сигналы выходов 3-точечного контроллера:
