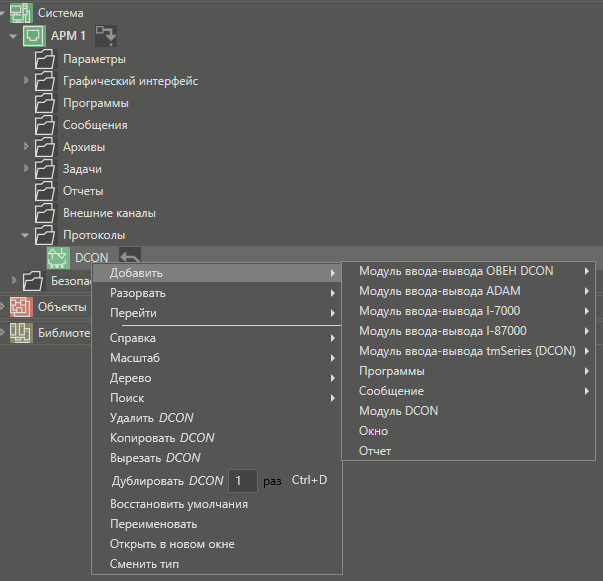

Модуль ввода-вывода добавляется в дерево системы в соответствующий протокол, при помощи контекстного меню протокола:
В проект можно добавить как предопределенные модули ввода-вывода (т.е. ранее созданные в библиотеке компанией "МПС Софт" или разработчиком проекта), работающие по данному протоколу, так и произвольный модуль.
При добавлении предопределенного модуля в проект, автоматически добавятся и каналы. Количество каналов будет соответствовать возможностям устройства, которое описывает предопределенный модуль.
Если добавить элемент Модуль DCON, то по умолчанию добавится модуль, у которого будет создано 4 группы для добавления каналов предопределенных типов: AI, DI, AO, DO.

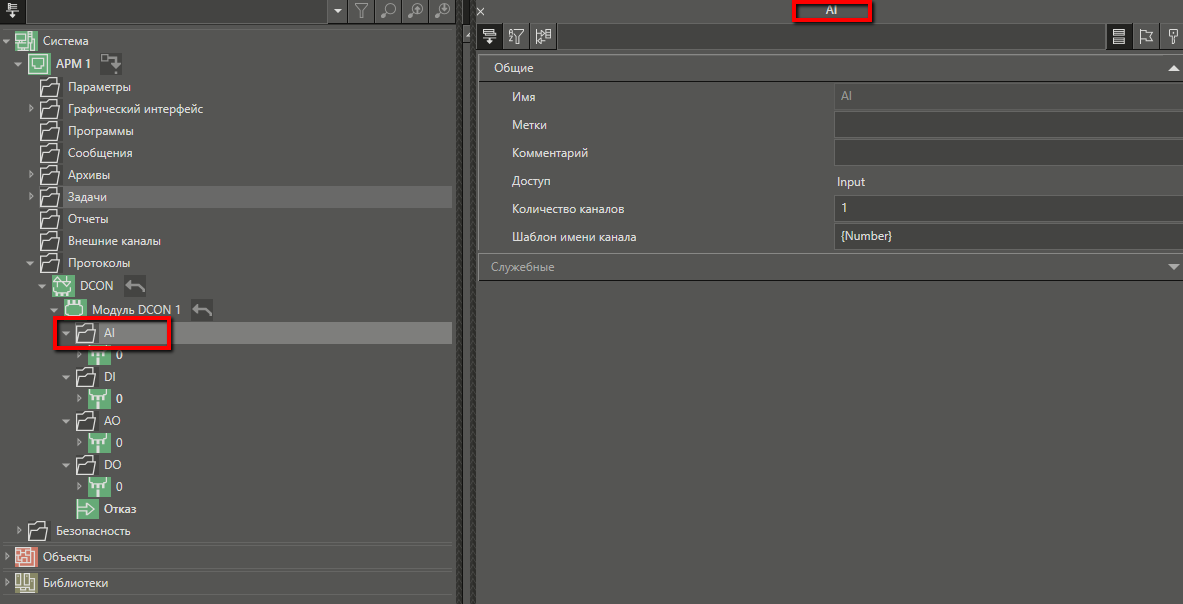

В панели свойств каждой из групп можно указать какое количество каналов будет использоваться:
Все модули ввода-вывода содержат параметр Отказ. Если он принимает состояние TRUE, то это означает, что исполнительная система не может установить связь с данным модулем.
После добавления модуля в проект MasterSCADA 4D требуется настроить его панель свойств.
В случае необходимости, в протоколе могут быть созданы программы, окна и др. элементы. В этом случае у протокола появится группа Ресурсы, такая же как и у элементов объект, тег, канал.
