MasterSCADA 4D поддерживает стандарт OPC DA. Данный стандарт описывает получение текущих данных.
Это платформозависимый стандарт, который работает только на ОС Windows. Поэтому, если исполнительная система установлена на какой-либо другой ОС, то с ОРС DA серверами она работать не сможет, даже если ОРС-сервер установить на другой компьютер.

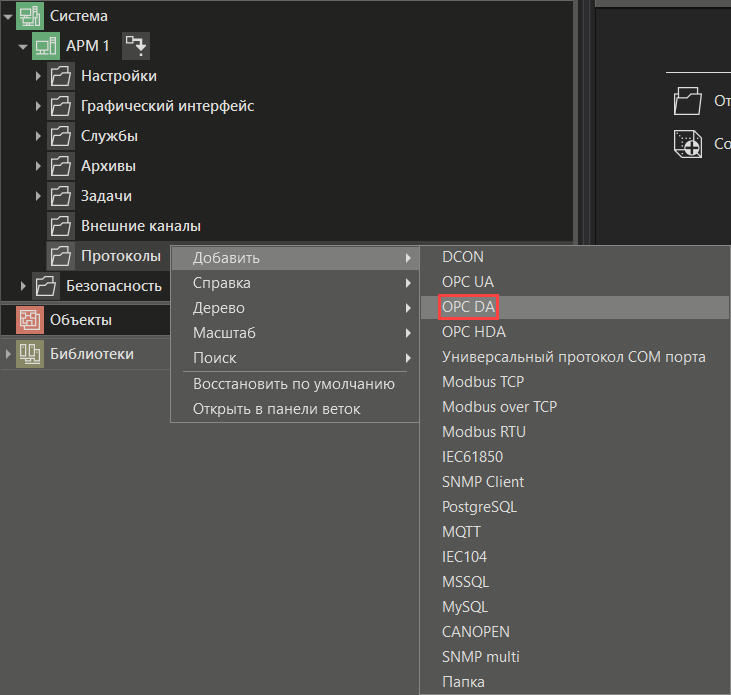

Для того чтобы MasterSCADA 4D выступала в роли клиента, необходимо в группу узла Протоколы добавить соответствующий протокол:
Получим результат в упрощенном дереве:
Затем необходимо выполнить подключение к ОРС DA серверу для добавления каналов.

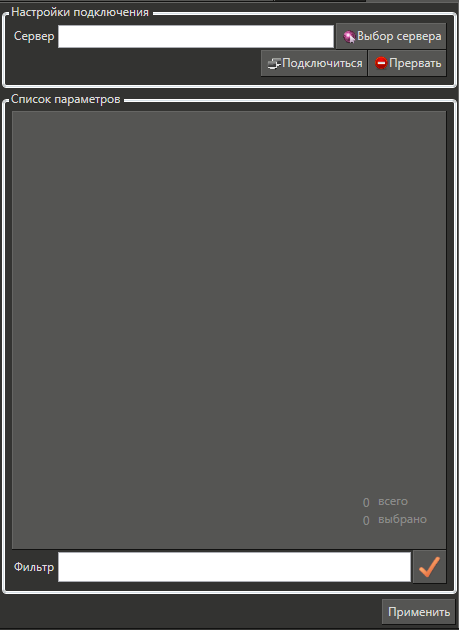

Для этого следует дважды нажать левую кнопку мыши на элементе в дереве. Откроется вкладка, в которой можно выполнить подключение к OPC DA серверу.
Для подключения требуется нажать кнопку Выбор сервера, при этом в диалоговом окне отобразятся доступные ОРС DA серверы.
Затем следует нажать кнопку Подключиться.
Если поиск и подключение к серверу будет удачным, то в группе список параметров отобразится дерево параметров ОРС DA сервера, где нужно выбрать те элменты, с которыми необходимо работать в проекте MasterSCADA 4D. Далее необходимо нажать кнопку Применить. После этого в дерево системы добавятся каналы предопределенных типов
Важно! Поиск удаленных ОРС-серверов не поддерживается. Для добавления удаленного ОРС-сервера можно установить его локально, либо прописать ProgID вручную, а затем в панели свойств задать свойство Компьютер (разработка)
После чего необходимо настроить панель свойств OPC DA сервера.
Если подключение к OPC-серверу происходит по RDP, то рекомендуем подключаться к серверу по протоколу OPC UA.
