ФБ PRESSURE конвертирует значения входов в бары, суммирует полученные величины и выводит сумму, конвертированную соответствующим образом, на выходы.
1 м вод.ст. = 0.0980665 бар
1 Торр = 1 мм.рт.ст. = 101325/760 Па
1 тех.атм = 1 кПа/см2 = 0.980665 бар
1 физ.атм = 1.01325 бар
1 Па = 1 н/м2
1 бар = 105 Па

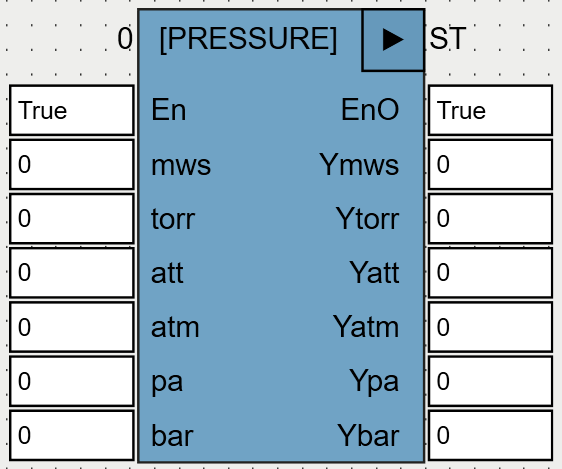

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
MWS |
REAL |
Давление в метрах водяного столба (м вод.ст.). |
TORR |
REAL |
Давление в миллиметрах ртутного столба (мм рт.ст.). |
ATT |
REAL |
Давление в технических атмосферах (тех.атм). |
ATM |
REAL |
Давление в физических атмосферах (физ.атм). |
PA |
REAL |
Давление в паскалях (Па). |
BAR |
REAL |
Давление в барах (бар). |
Выходы |
||
YMWS |
REAL |
Давление в метрах водяного столба (м вод.ст.). |
YTORR |
REAL |
Давление в миллиметрах ртутного столба (мм рт.ст.). |
YATT |
REAL |
Давление в технических атмосферах (тех.атм). |
YATM |
REAL |
Давление в физических атмосферах (физ.атм). |
YPA |
REAL |
Давление в паскалях (Па). |
YBAR |
REAL |
Давление в барах (бар). |
