Функция RES_NI вычисляет сопротивление никелевого терморезистивного датчика в диапазоне температур [-60, +180]0C.

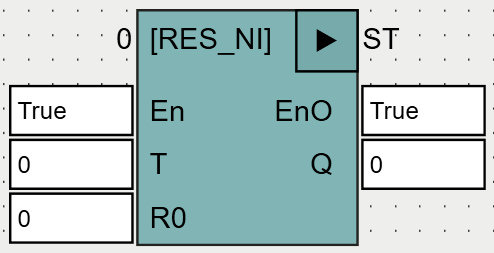

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
T |
REAL |
Температура, 0C. |
R0 |
REAL |
Сопротивление при 00C |
Выходы |
||
Q |
REAL |
Сопротивление при заданной температуре. |

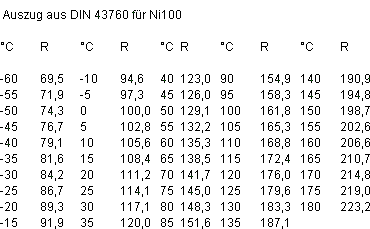

Соотношение температур и сопротивлений датчика:
Вычисления производятся по следующей формуле:
RES_NI := R0 + A*T + B*T2 + C*T4 ,
где A = 0.5485, B = 0.665e-3 и С = 2.805e-9.
