Функциональный блок RS - триггер с приоритетом по сбросу.

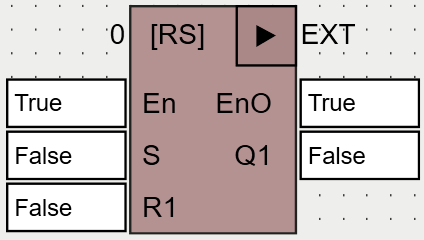

Вид функции в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
S |
BOOL |
Если значение равно 0, то значение на выходе Q1 тоже равно 0. |
R1 |
BOOL |
Если значение не равно 0, то значение на выходе Q1 равно 0. |
Выходы |
||
Q1 |
BOOL |
Значение равно 1, только если S не равно 0, а R1 равно 0. В остальных случаях равно 0. |
