Функция SCALE_X4 масштабирует до четырёх входных величин. То же, что и SCALE_X2 (OSCAT), но суммирует 4 значения (в SCALE_X4 используется 4 функции SEL).

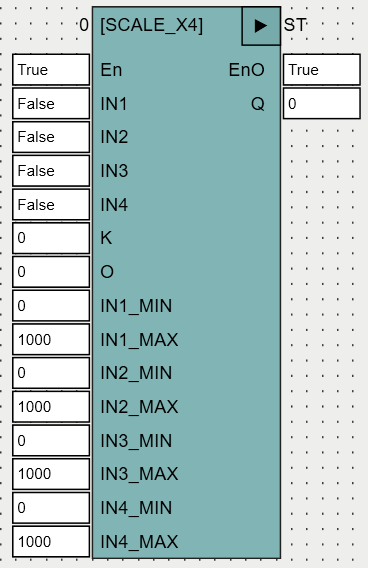

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
IN1- IN4 |
BOOL |
Входные значения |
K |
REAL |
Множитель |
O |
REAL |
Смещение |
IN1_MIN - IN4_MIN |
REAL |
Масштабированные нижние ограничения входных значений |
IN1_MAX - IN4_MAX |
REAL |
Масштабированные верхние ограничения входных значений |
Выходы |
||
Q |
REAL |
Результат масштабирования. |
SCALE_X2 использует две функции SEL, выбор из двух, суммирует 2 выбранные значения.
