Функциональный блок SendTrapSnmpV3 используется для отправки Trap сообщений для SNMPv3 через протокол SNMP Trap Sender.

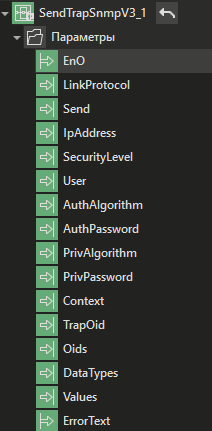

Вид в дереве:

SendTrapSnmpV3

Входы и выходы ФБ:

Название

Тип

Назначение

Входы

LinkProtocol

REF_TO

Данный вход используется для установки связи с протоколом SNMP Trap Sender. Если протокол единственный в проекте, то можно оставить вход пустым и ФБ автоматически подключится к первому доступному протоколу. Если протоколов несколько, то необходимо перетащить нужный на этот вход.

Send

BOOL

По переднему фронту изменения значения на этом входе отправляется Trap сообщение.

IpAdress

STRING

Указывается IP адрес получателя Trap сообщения.

SecurityLevel

STRING

Указывается уровень безопасности работы с устройством. Задается в виде строки, возможные варианты:

NoAuthNoPriv - без аутентификации и без шифрования. Используется только имя пользователя.

AuthNoPriv - с аутентификацией, но без шифрования. Для аутентификации нужен пароль, но обмен данными не шифруется.

AuthPriv - с аутентификацией и с шифрованием.

Строка указывается без пробелов и без учета регистра.

User

STRING

Указывается имя безопасности (пользователя).

AuthAlgorithm

STRING

Указывается алгоритм аутентификации. Задается в виде строки, возможные варианты

MD5

SHA

Строка указывается без пробелов и без учета регистра.

AuthPassword

STRING

Указывается пароль аутентификации.

PrivAlgorithm

STRING

Указывается алгоритм шифрования. Задается в виде строки и на в текущей версии поддерживается только AES (или AES128). Строка указывается без пробелов и без учета регистра.

PrivPassword

STRING

Указывается пароль шифрования.

Context

STRING

Указывается имя контекста.

TrapOid

STRING

Указываются OID отправляемого Trap. Пример: 1.3.6.1.2.1.1.1.2.0.1.

Oids

STRING

Вход, предназначенный для задания OID значений. SNMP Trap Sender может отправлять в своем составе набор значений. Для это задается строка с перечислением OID через точку с запятой (;). Пример: 1.3.6.1.4.1.11.2.16.2;1.3.6.1.4.1.11.2.16.3

DataTypes

STRING

Вход, предназначенный для задания типов значений. Поддерживаемые типы: int32, uint32, string. Формат задаваемой строки аналогичен Oids и указывается через точку с запятой (;). Пример: string;uint32

Values

STRING

Вход, предназначенный для задания значений, указанных OID. Формат задаваемой строки аналогичен Oids и указывается через точку с запятой (;). Пример: val1;15

Выходы

ErrorText

STRING

Выдается текст ошибки, если не удалось отправить Trap сообщение. Список возможных ошибок смотрите в соответствующем разделе.
