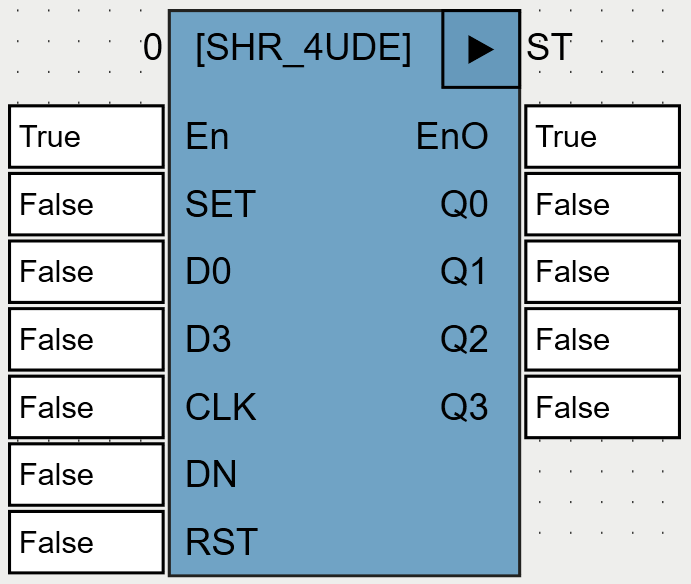

Название

Тип

Описание

Входы

SET

BOOL

Установка.

D0, D3

BOOL

Информационные входы.

CLK

BOOL

Вход подачи тактовых импульсов (синхроимпульсов).

DN

Вход изменения направления сдвига.

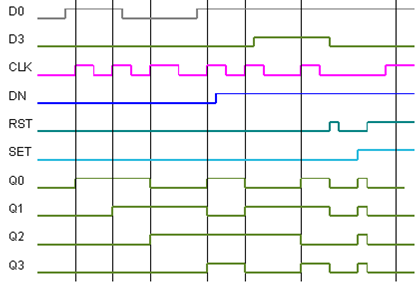

•   если DN=FALSE, передний фронт на входе CLK записывает Q2 в Q3, Q1 в Q2, Q0 в Q1 и D0 в Q0 (как SHR_4E (OSCAT));

•   если DN=TRUE, передний фронт на входе CLK записывает Q1 в Q0, Q2 в Q1, Q3 в Q2 и D3 в Q3.

RST

BOOL

Сброс.

Выходы

Q0 .. Q3

BOOL

Выходные сигналы.
