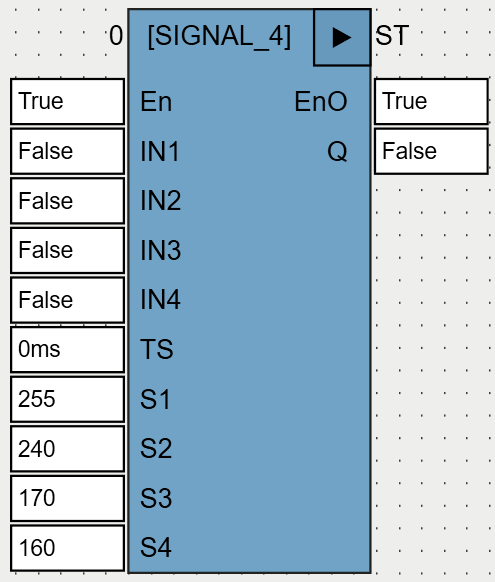

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN1 .. IN4 |
BOOL |
Входные сигналы. |
TS |
TIME |
TS определяет скорость передачи битов (см. SIGNAL (OSCAT)). |
S1 .. S4 |
BYTE |
Битовые образцы. В ФБ заданы по умолчанию следующие образцы (могут быть изменены, в том числе в реальном времени): S1 = 2#1111_1111 S2 = 2#1111_0000 S3 = 2#1010_1010 S4 = 2#1010_0000 |
Выходы |
||
Q |
BOOL |
Выходы. |
Используя ФБ SIGNAL (OSCAT), ФБ SIGNAL_4 может генерировать на выходе Q прямоугольный сигнал по битовым образцам S1..S4.
Входы IN1..IN4 имеют приоритет. Если IN1=TRUE, то, вне зависимости от значений входов IN2..IN4, сигнал генерируется по образцу S1. Если IN1=FALSE и IN2=TRUE, то, вне зависимости от значений входов IN3 и IN4, сигнал генерируется по образцу S2. Соответственно, сигнал по образцу S3 генерируется при IN3=TRUE и IN1=IN2=FALSE, а сигнал по образцу S4 – при IN4=TRUE и IN1=IN2=IN3=FALSE.

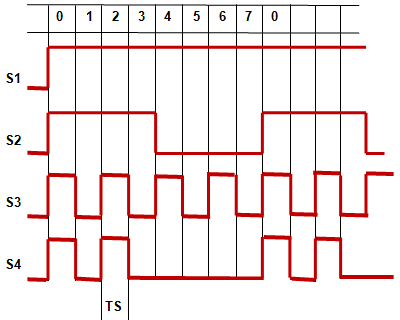

Битовые образцы ФБ по умолчанию:
