В MasterSCADA 4D можно создать новую функцию, используя стандартные средства среды разработки.

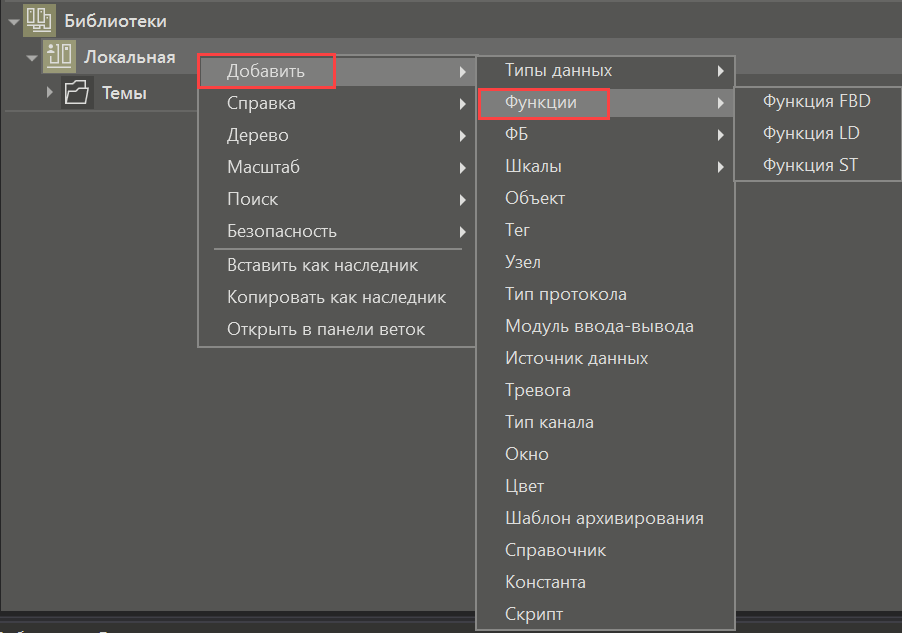

Для этого в пользовательскую библиотеку нужно добавить функцию:
В зависимости от того, какой пункт контекстного меню будет выбран откроется соответствующий программный редактор, где можно создать набор входных и выходных параметров, а также используя стандартные функции создать новый алгоритм.

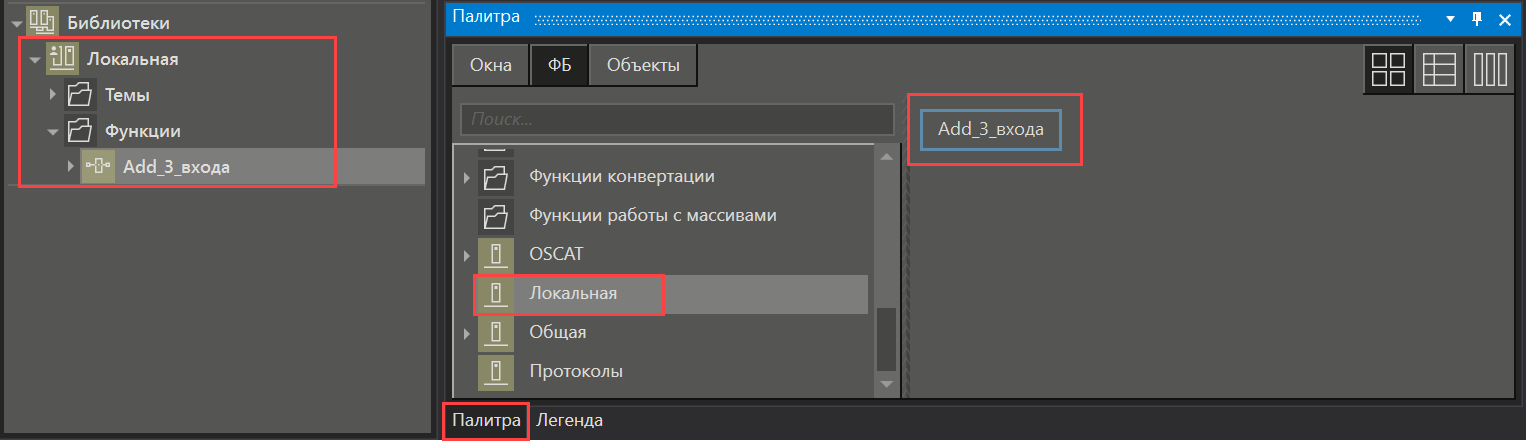

Созданная функция будет отображаться как в дереве библиотек, так и в легенде того или иного программного редактора:
Далее в проекте можно использовать созданную функцию также как и стандартные функции:
•независимо в дереве системы или дереве объектов
•внутри какой-либо программы
В обоих случаях в проекте будет создан экземпляр функции.
Скрыть содержимое функции

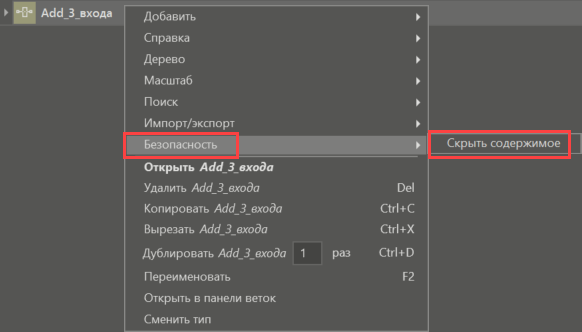

Библиотечная функция имеет пункт контекстного меню Безопасность.Скрыть содержимое:
После выполнения этого пункта меню откроется окно задания пароля, такое же как и для аналогичного пункта меню объекта.
После того, как пароль будет задан, открыть его содержимое, т.е. открыть редактор с программой этого ФБ, будет нельзя. В папке скомпилированного проекта <C:\Users\[имя пользователя]\AppData\Roaming\MPSSoft\MasterSCADA4D[номер версии]\ProjectsServiceData\[имя проекта]\Debug\[имя узла]> не будут формироваться отладочные Lua файлы, хранящиеся в папке temp. Файл config.bin, хранящийся по пути <C:\Users\[имя пользователя]\AppData\Roaming\MPSSoft\MasterSCADA4D[номер версии]\ProjectsServiceData\[имя проекта]\Debug\[имя узла]\PLC\cfg> будет зашифрован и не доступен для чтения.
При использовании экземпляра такой функции разработчик проекта увидит только входы и выходы функции, но не его логику работы.
Пример создания библиотечной функции на языке ST
Рассмотрим пример создания библиотечной функции на основе уже имеющейся в MasterSCADA 4D функции ADD. Стандартная функция ADD служит для сложения двух параметров. Увеличим количество входов функции.
Для этого добавим функцию ST в пользовательскую библиотеку, как показано выше.
В появившемся окне на клеммник входов добавим три параметра типа LREAL (S_1, S_2, S_3) и начнем формировать программу, которая в общем виде выглядит: Имя_функции := значение

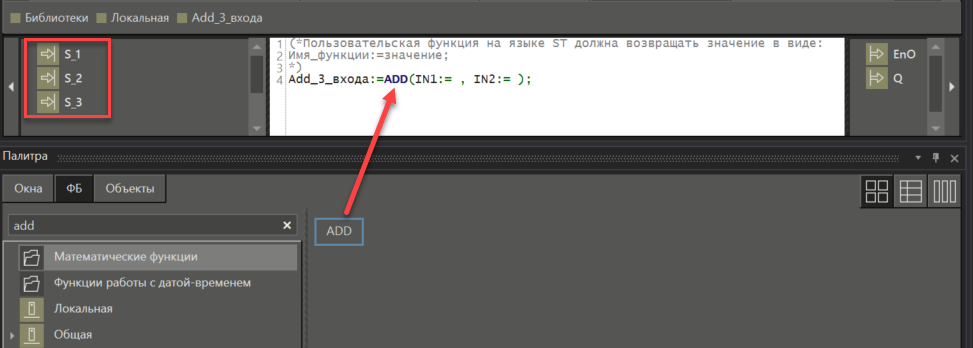

Пусть Имя функции будет Add_3_входа, а значение можно взять с готового функционального блока, просто перетащив математическую функцию ADD в поле программы:

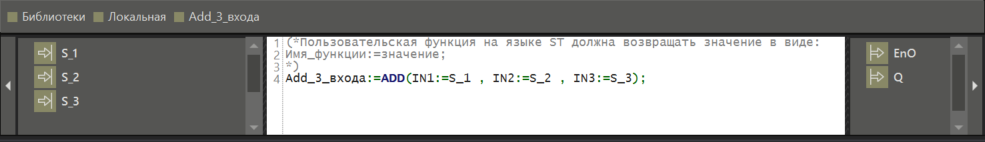

Для того чтобы была возможность выполнять сложение с большим количеством слагаемых нужно добавить еще один вход IN3. К каждому из входов IN1, IN2, IN3 необходимо присвоить значения созданных параметров S_1, S_2, S_3 соответственно:
Результат вычисления математической функции будет передан на выход Q, расположенный на клеммнике выходов, по умолчанию выход имеет тип BOOL. В данном случае, входные параметры имеют тип LREAL, поэтому нужно изменить тип выхода Q на LREAL.

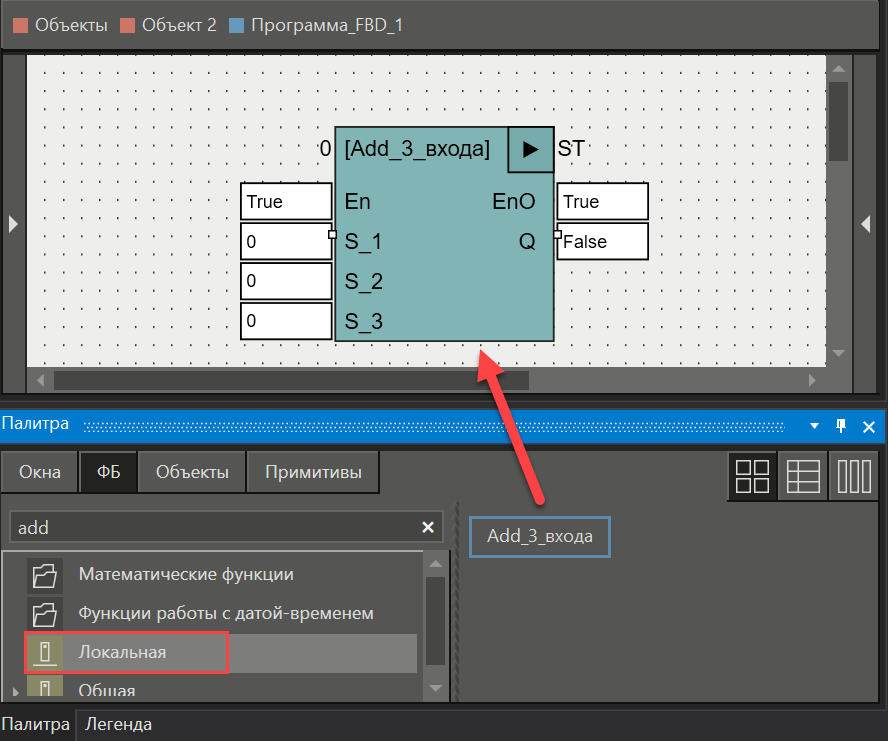

После этого в программы можно будет добавлять созданную функцию. Добавим функцию в программу FBD. Для этого в палитре функциональных блоков выбираем пользовательскую библиотеку и нужную функцию. Вызов такой функции позволит выполнить сложение трёх элементов:
