Название

Рекомендации

Версия

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Все

Категория Задача

Задается период, с которым MasterSCADA 4D будет стараться получать значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Все

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями.  Подробное описание данной категории приведено в соответствующем разделе.

Все

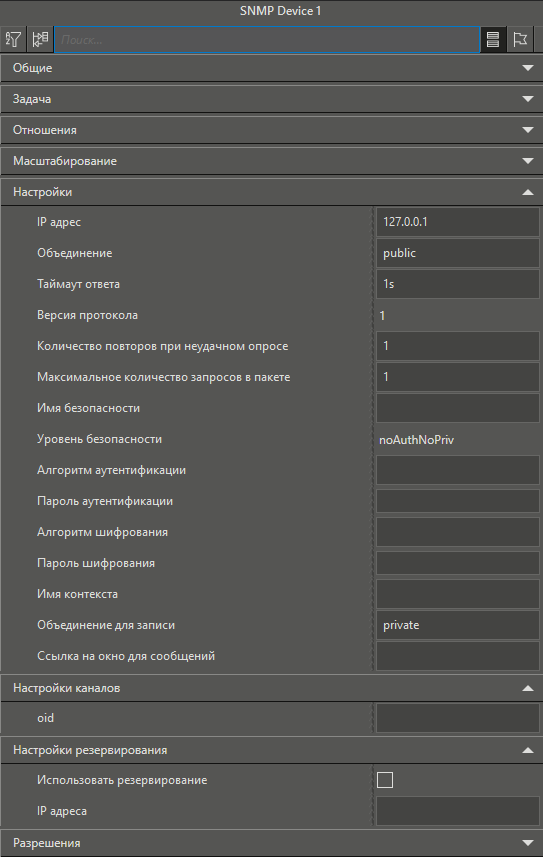

Категория Настройки

Все

IP-адрес

IP-адрес сервера, который отправляет и получает данные от MasterSCADA 4D. При необходимости можно указать порт (формат записи ip:port), а также тип используемого протокола  - tcp/udp ( формта записи tcp::/ip:port, udp::/ip:port)

Все

Объединение

Настройка SNMP Community: как правило, для чтения – public, для записи – private.

Все

Таймаут ответа

Время ожидания отклика от устройства.

Все

Версия протокола

Задается версия используемого протокола.

Все

Количество попыток опроса

Задается алгоритм, по которому выход протокола Отказ принимает значение TRUE. Если опрос не успешен после исчерпания заданного числа попыток, то выдается отказ протокола.

Все

Максимальное количество запросов в пакете

Указывается количество запрашиваемых параметров устройства. По умолчанию значение 1. При значении 0 будут запрашиваться все.

Важно! При первом запуске рекомендуется оставить значение по умолчанию - 1. Если какие то каналы не читаются (StatusCode - Bad), значит протокол их не поддерживает, их следует удалить. После этого ставим значение настройки - 0. Если данные получаются, то оставляем данное значение. Если данные не получаются, то увеличиваем настройку до тех пор пока опрос идет нормально (т.е. находим предел количества параметров для данного прибора).

Все

Имя безопасности

Задается имя пользователя, используемое при подключении к устройству.

v3

Уровень безопасности

Задается уровень безопасности работы с устройством. Существует три варианта:

•oNoAuthNoPriv - без аутентификации и без шифрования. Используется только имя пользователя.

•oauthNoPriv - с аутентификацией, но без шифрования. Для аутентификации нужен пароль, но обмен данными не шифруется.

•oauthPriv - с аутентификацией и с шифрованием.

v3

Алгоритм аутентификации

Задается алгоритм хэширования пароля аутентификации. Варианты:

•MD5

•SHA

v3

Пароль аутентификации

Устанавливается пароль, используемый при подключении к устройству.

v3

Алгоритм шифрования

Задается алгоритм шифрования передаваемых данных. Варианты:

•DES (устаревший алгоритм, не рекомендуется к использованию)

•AES128

v3

Пароль шифрования

Устанавливается пароль шифрования передаваемых данных.

v3

Имя контекста

Задается набор доступной информации управления по объекту SNMP.

v3

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В дальнейшем эти настройки у каналов можно будет изменить.

Все

Категория Настройки резервирования

Все

Использовать резервирование

При значении TRUE включается режим резервирования каналов связи. В штатном режиме опрос производится по основному каналу заданному в поле IP адрес. Если возникает отказ устройства (отсутствие ответа) и на входе параметра Установить канал задано -1 (автоматический режим), то происходит переход к следующему резервному каналу. Номер канала к которому происходит попытка подключения указывается в параметре Текущий канал. Если подключения по всем каналам были неудачными, то у модуля выставляется флаг Отказ, попытки подключения продолжаются по кругу - начиная с основного канала.

По умолчанию значение настройки FALSE.

Все

IP адреса

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько IP адресов через запятую.

Все
