Данная функция обратна функции RES_NTC (OSCAT).

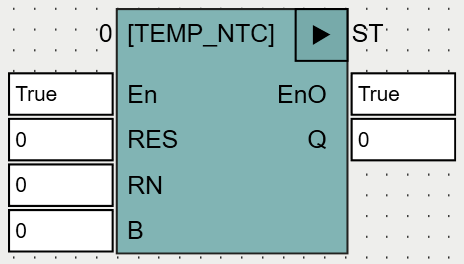

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
Res |
REAL |
Измеренное сопротивление NTC-термистора, Ом. |
RN |
REAL |
Сопротивление NTC-термистора при 250C; |
B |
REAL |
Константа, значение которой должно быть взято из документации NTC-датчика. |
Выходы |
||
Q |
REAL |
Температура в 0C, соответствующая RES. |
Вычисления производятся по следующей формуле:
Q:= B*298.15/(B + ln(RES/RN)*298.15) - 273.15
