ФБ TMIN - увеличивает длительность выходного импульса.

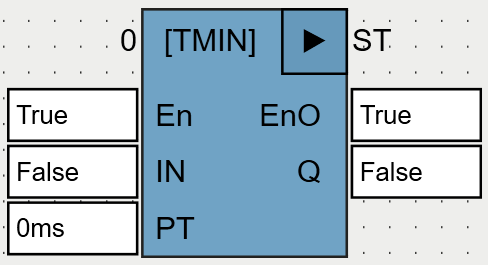

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной импульс. |
PT |
TIME |
Нужная длительность импульса. |
Выходы |
||
Q |
BOOL |
Импульс с увеличенной длительностью. |

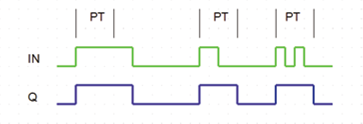

Если импульс, подаваемый на вход IN, длиннее, чем PT, ФБ передает его на выход Q без изменения, в противном случае увеличивает длительность импульса до PT. В случае нескольких импульсов на входе IN за время PT на выходе Q формируется один импульс:
