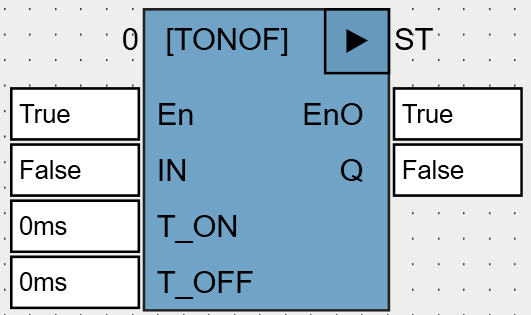

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной импульс. |
T_ON |
TIME |
Задержка переднего фронта. |
T_OFF |
TIME |
Задержка заднего фронта. |
Выходы |
||
Q |
BOOL |
Выходной импульс. |
TONOF задерживает включение (передний фронт на IN) на T_ON и выключение (задний фронт) – на T_OFF.
Для корректной работы ФБ ширина импульса включения должна быть больше T_ON, а после заднего фронта выключения не должно быть импульсов.
Пример

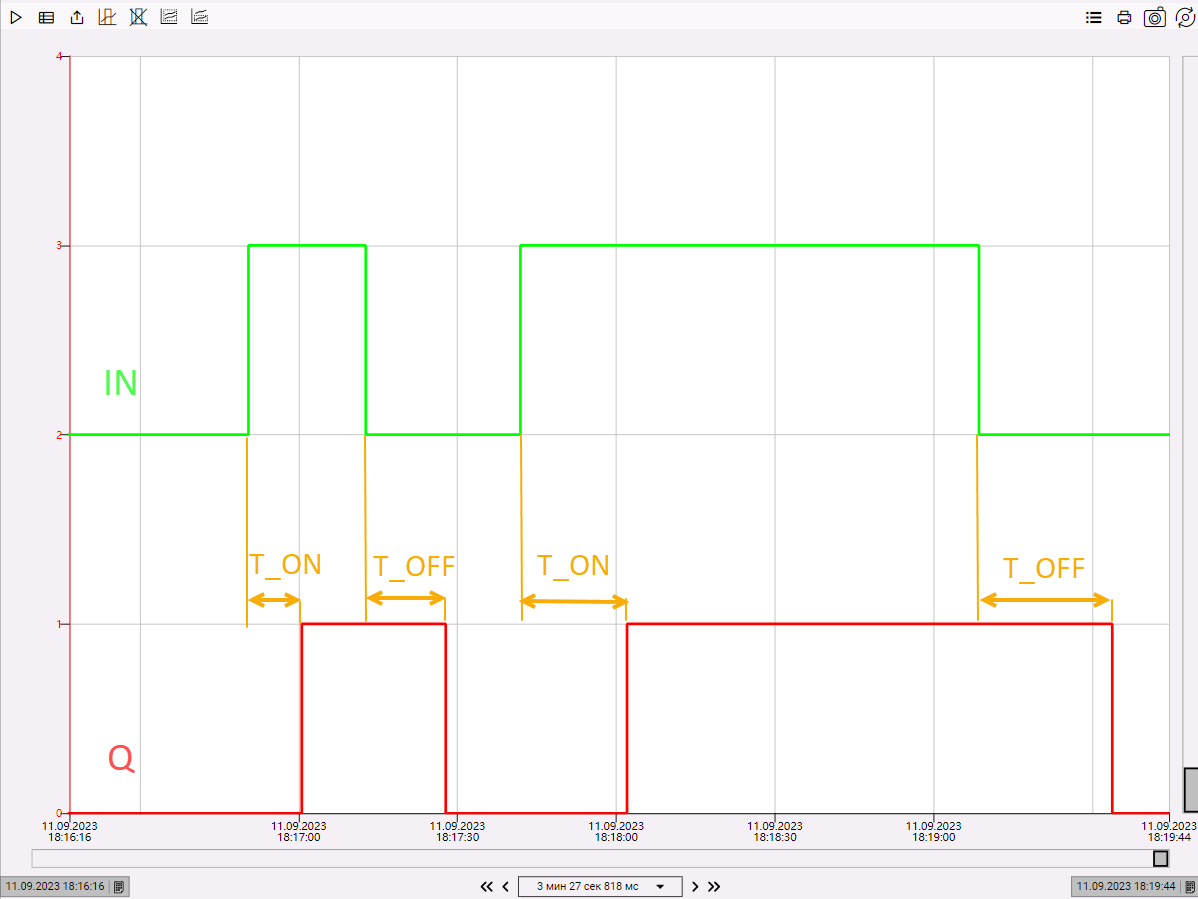

На рисунке ниже T_ON=T_OFF=10с:
