Задать SFC-условие можно одним из следующих способов.
Если не задано ни одно условие, считается, что условный переход всегда разрешен.
Способ 1
Для задания SFC-условия можно создать условие предварительно в корневой группе Условия программного компонента (см. Структура программы в дереве) и перетащить его на ветку или условие в диаграмме (в первом случае условие будет добавлено, во втором – заменено).
Способ 2
Для задания SFC-условия можно создать условие предварительно в корневой группе Условия программного компонента и перетащить его на группу Алгоритм.<ветка>.Шаг<n>.Ветвление условий И или на компонент Алгоритм. <ветка>.Шаг<n>.Ветвление условий И.<условие> (в первом случае условие будет добавлено, во втором – заменено).
Способ 3

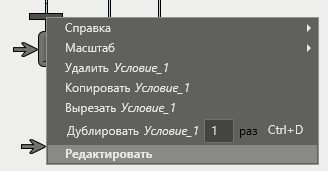

Для задания условия можно выполнить двойной клик мыши его на диаграмме – откроется диалог редактирования SFC-условия – и сконфигурировать условие в диалоге. Диалог открывается по команде Редактировать контекстного меню Условия:
