Добавление протокола и параметров
Так же, как и в случае простого протокола, сначала создается протокол ProtocolWithParameters с измененным типом ФБ Протокол. Затем в него, вместо каналов, нужно добавить необходимые параметры input_parameter и output_parameter при помощи контекстного меню:
Добавление модуля ввода-вывода

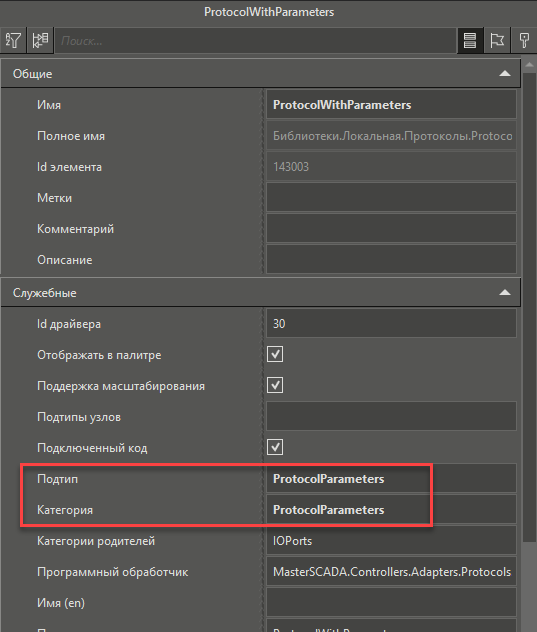

Далее для дальнейшей связи протокола и модулей в самом протоколе нужно указать категорию и подтип:
Затем необходимо добавить в библиотеку новый модуль ввода-вывода:
Изменим имя модуля на ModuleWithParameters, установим свойство Категории родителей (совпадает с категорией у протокола) и убедимся, что установлен флаг Подключенный код:
У модуля, как и у протокола, необходимо сменить тип на Базовый модуль.
Далее в модуль можно добавить параметры типа структуры. Структура соответствует структуре, реализованной в примере ФБ со структурой.

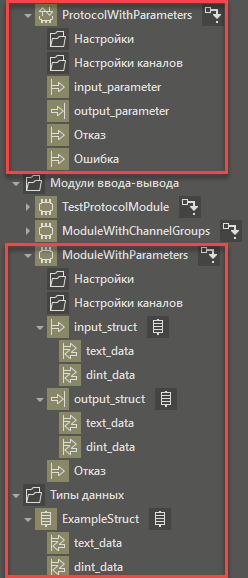

В результате должен получиться протокол и модуль следующего вида:

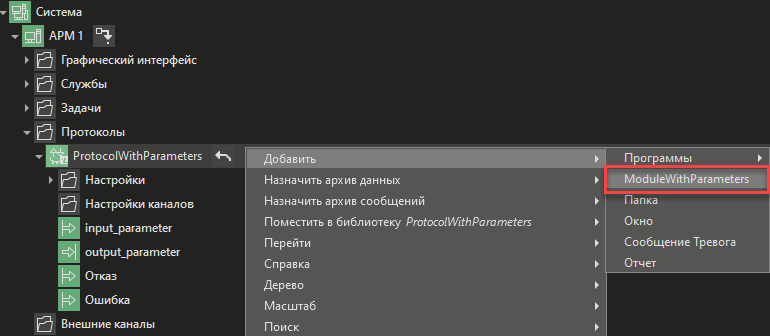

После этого, можно перетянуть протокол в АРМ, а в протокол - уже и сами модули. Или можно у протокола в дереве системы вызвать пункт контекстного меню Добавить, где в списке будет отображаться созданный нами модуль:
Получим:
Дальнейшая проверка работы протокола возможна после подключения кода, написанного на C++.
