В качестве полей ФБ может быть использована структура. Для этого необходимо добавить в редактор эту структуру.
Создадим структуру ExampleStruct, используя контекстное меню библиотеки Добавить/Типы данных/Структура:

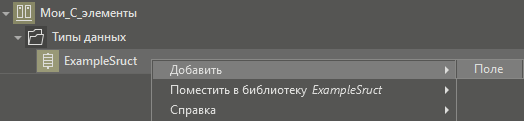

В структуру необходимо добавить поля text_data (типа STRING) и dint_data (типа DINT) при помощи контекстного меню:
Далее, как и с простым ФБ, необходимо добавить ФБ FBWithStruct в библиотеку и отметить пункт Подключенный код.

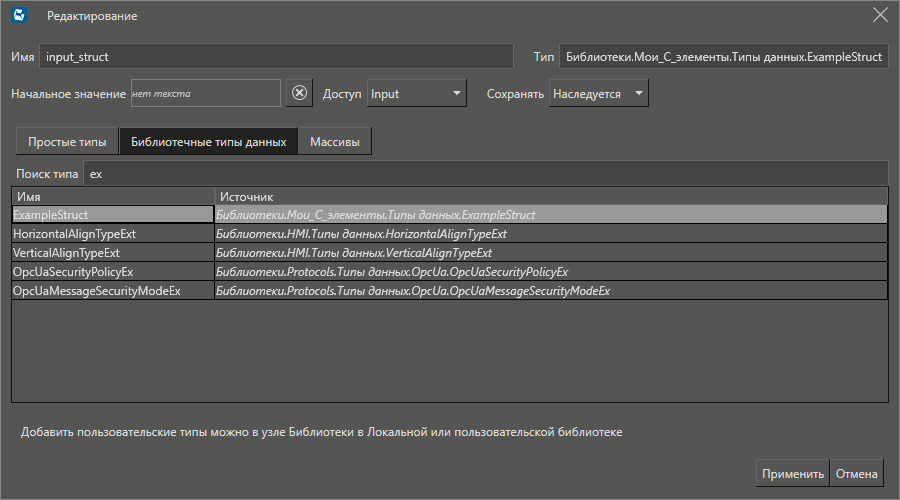

После этого нужно создать параметры input_struct и output_struct типа созданной структуры, аналогично простым параметрам:
Также надо добавить вход additional типа STRING и выход input_struct_data типа STRING.
Итоговый вид ФБ в дереве:
В дерево объектов добавим объект и перетащим в него ФБ из библиотеки левой кнопкой мыши.
Получим:
Дальнейшая проверка работы функционального блока возможна после подключения кода, написанного на C++.
