Служебные свойства
Для подключения собственных элементов в MasterSCADA 4D отображаться Служебные свойства элементов.

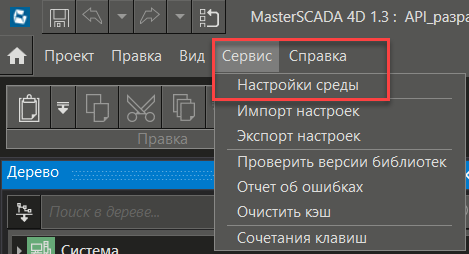

Чтобы включить отображение служебных свойств, нужно в главном меню выбрать Сервис/Настройки среды:

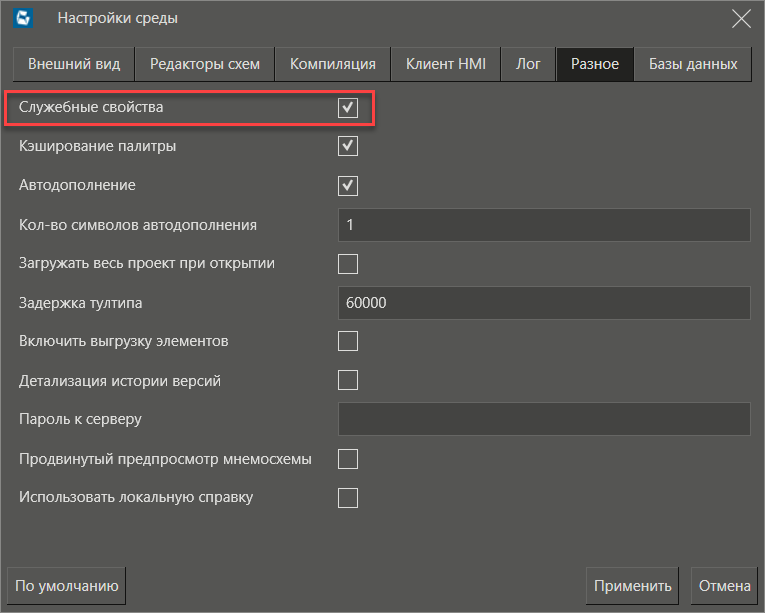

Откроется диалоговое окно, в котором на вкладке Разное нужно установить флаг Служебные свойства:
После нажатия на кнопку применить в панели свойств будет отображаться соответствующая категория.

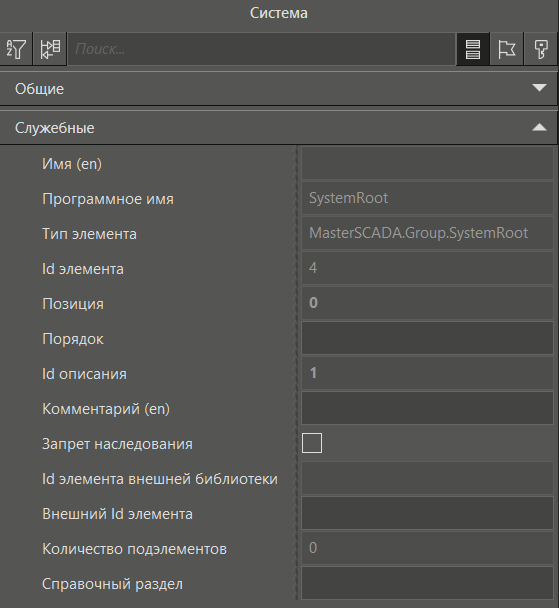

Например, панель свойств элемента Система будет иметь вид:
Создание пользовательской библиотеки
Собственные элементы лучше всего подключать к специально созданной пользовательской библиотеке. Локальную библиотеку использовать не рекомендуется, т.к. в этом случае пользоваться элементами этой библиотеки можно будет только в текущем проекте.

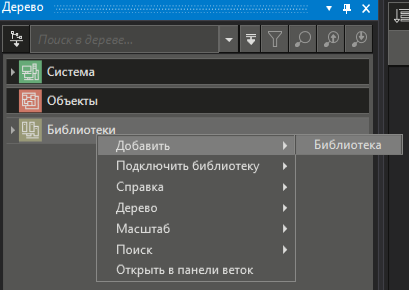

Выполните пункт контекстного меню Добавить элемента проекта Библиотеки:
Появится новая библиотека, в которую будем добавлять собственные элементы.
Изменим имя библиотеки:
Добавление узла
Для проверки элементов в режиме исполнения нужно добавить в проект узел.

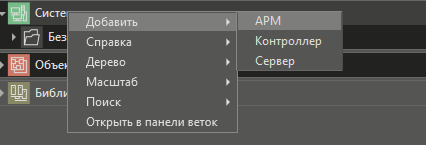

Чтобы делать меньше дополнительных настроек, рекомендуется добавить узел АРМ:
Если отладка будет производиться на встроенной в среду разработки среде исполнения, дополнительные настройки делать не нужно.
Если протоколы или ФБ планируется отлаживать в среде исполнения на ОС Linux, то необходимо указать IP-адрес узла, на котором установлена исполнительная система.
