Реализация простого протокола в C++

<< Click to Display Table of Contents >>

Navigation:  API MasterSCADA 4D > Функции, ФБ, Протоколы на С++ > API для ФБ и протоколов > Разработка протоколов > Разработка простого протокола >

Реализация простого протокола в C++

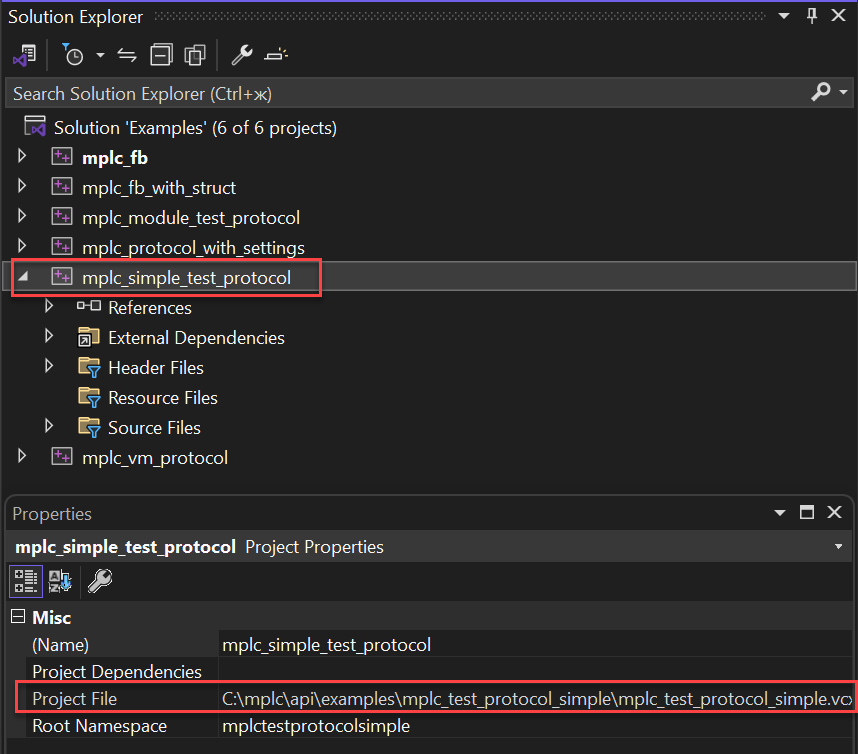

Пример реализации подключен к Examples.sln как mplc_simple_test_protocol:

realiz_prost_protocola_v_C

Для разработки своих собственных протоколов нужно открыть пример и изменить те части проекта, которые отвечают за логику работы. Вспомогательные файлы, служащие для взаимодействия с исполнительной системой, редактировать не требуется.

Порядок разработки

simple_test_protocol.h

В случае протокола наследоваться надо от класса ScadaProtocol. Также как и с ФБ, необходимы макросы регистрации класса MPLC_OBJECT(SimpleTestProtocol) в секции public. Также переопределению подлежат чисто виртуальные методы Execute() и Creatе(), которые отвечают за создание каналов и логику их хранения в самом классе протокола. Метод Connect() отвечает за подключение к устройству.

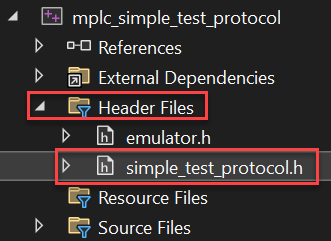

Для этого в примере был создан заголовочный файл simple_test_protocol.h:

realiz_prost_protocola_v_C_1

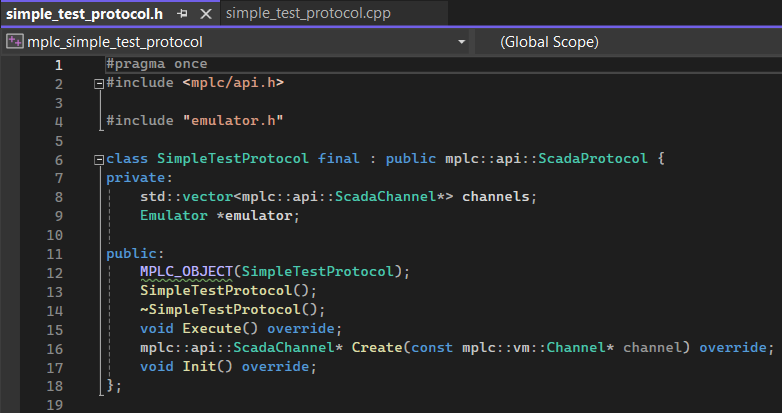

Содержимое файла:

Скриншот

Текст

realiz_prost_protocola_v_C_2

#pragma once

#include <mplc/api.h>



#include "emulator.h"



class SimpleTestProtocol final : public mplc::api::ScadaProtocol {

private:

    std::vector<mplc::api::ScadaChannel*> channels;

    Emulator *emulator;

    bool connected{false};

    bool Connect();



public:

    MPLC_OBJECT(SimpleTestProtocol);

    SimpleTestProtocol();

    ~SimpleTestProtocol();

    void Execute() override;

    mplc::api::ScadaChannel* Create(const mplc::vm::Channel* channel) override;

    void Init() override;

};



simple_test_protocol.cpp

Протокол и его свойства надо зарегистрировать в файлах исходных кодов макросом MPLC_PROTOCOL_TYPE.

Для этого в примере был создан файл реализации для протокола simple_test_protocol.cpp:

realiz_prost_protocola_v_C_3

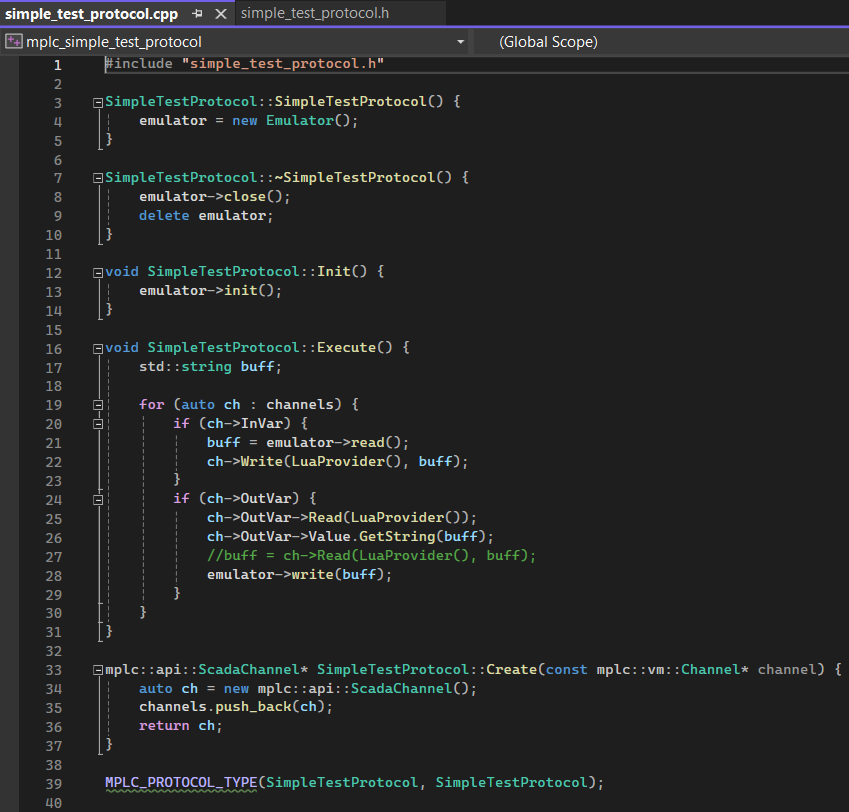

Содержимое файла:

Скриншот

Текст

realiz_prost_protocola_v_C_4

#include "simple_test_protocol.h"



SimpleTestProtocol::SimpleTestProtocol() {

    emulator = new Emulator();

}



SimpleTestProtocol::~SimpleTestProtocol() {

    emulator->close();

    delete emulator;

}



bool SimpleTestProtocol::Connect() {

    if (connected) {

        return true;

    }

    if (!emulator->connect()) {

        return false;

    }

    connected = true;

    SetFaultState(false, "");

    return true;

}





void SimpleTestProtocol::Init() {

    emulator->init();

}



void SimpleTestProtocol::Execute() {

    if (!isConnect()) {

        return;

    }

    if (!Connect()) {

        SetFaultState(true, "Failed to connect");

        return;

    }

    if (!isExecute()) {

        return;

    }



    std::string buff;



    for (auto ch : channels) {

        // Read value from emulator and write to ScadaChannel

        buff = emulator->read();

        ch->InVar.Update(buff);



        // Read value from ScadaChannel and write to emulator

        if (ch->OutVar.Changed()) {

            buff = ch->OutVar.Get<std::string>("");

            emulator->write(buff);

        }

    }

    AcknowledgeAllChanges();

}



mplc::api::ScadaChannel* SimpleTestProtocol::Create(const mplc::vm::Channel* channel) {

    auto ch = new mplc::api::ScadaChannel();

    channels.push_back(ch);

    ch->BaseInit(channel);

    Register(ch);

    return ch;

}



MPLC_PROTOCOL_TYPE(SimpleTestProtocol, SimpleTestProtocol);

При реализации методов класса нужно учитывать несколько вещей

1.В методе Create при создании каналов необходимо инициализировать канал методом ScadaChannel::BaseInit(const vm::Channel*). Затем проинициализированный канал необходимо зарегистрировать методом ScadaProtocol::Register(ScadaChannel*);

2.В методе Execute должны быть проверки на условие подключения ScadaProtocol::isConnect() и условие исполнения ScadaProtocol::isExecute(). Условие подключения имеет больший приоритет, поэтому проверяется первым. Если условие подключения установлено в true, то можно выполнить метод Connect в зависимости от необходимости

3.После выполнения всех операций с каналами нужно вызывать метод ScadaProtocol::AcknowledgeAllChanges() для подтверждения всех внесённых изменений

4.Для установки отказа протокола используется метод ScadaProtocol::SetFaultState(bool state, std::string err_text). Для снятия отказа применяется тот же метод, но в аргумент state устанавливается значение false, а в err_text пустая строка.

5.Для чтения данных из каналов используется метод Get<T>() поля OutVar класса ScadaChannel T val = ch->OutVar.Get<T>(), где ch это указатель на класс ScadaChannel. Если необходимо, можно проверить, изменилось ли значение в канале методом Changed() поля OutVar класса ScadaChannel ch->OutVar.Changed()

6.Для записи в канал значения применяется два метода поля InVar класса ScadaChannel: Update и Set. Update записывает значение в канал только в случае если оно изменилось, а Set записывает значение в любом случае.

Далее можно компилировать проект.

Компиляция проекта

ОС Windows

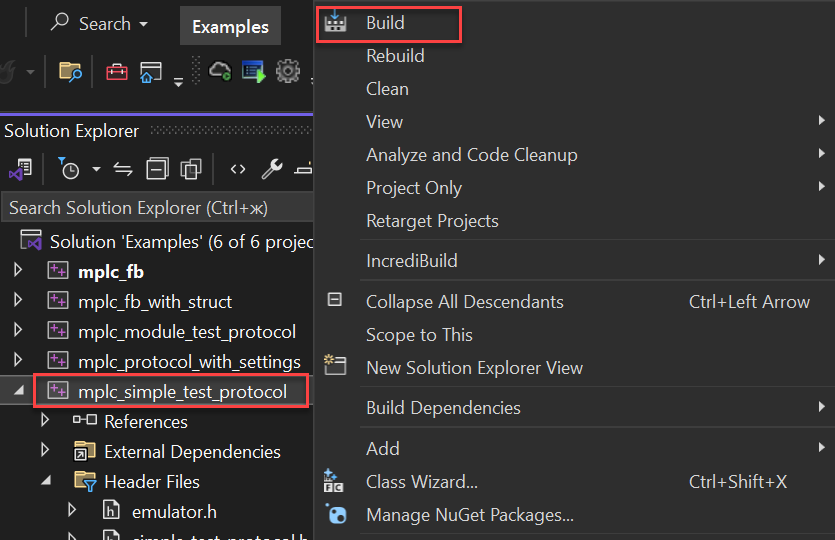

Для компиляции проекта на ОС Windows нужно выполнить команду Build в контекстном меню проекта:

realiz_prost_protocola_v_C_5

Скомпилированные файлы появятся в папке проекта: C:\mplc\api\platform\x64\bin\Release (адрес действителен, если название папок, которые делал разработчик, совпадают с названиями, которые давались в этой инструкции).

ОС Linux

Чтобы произвести сборку под Linux платформы, нужно сохранить проект и перенести все файлы из папки C:\mplc\api (адрес действителен, если название папок, которые делал разработчик, совпадают с названиями, которые давались в этой инструкции) в созданный каталог на компьютере с ОС Linux. Подробнее смотрите в разделе Сборка под Linux платформы.

После сборки можно приступать к тестированию созданного ФБ.
