Категория Аппараты палитры редактора HMI содержит элементы для создания изображения трубопровода

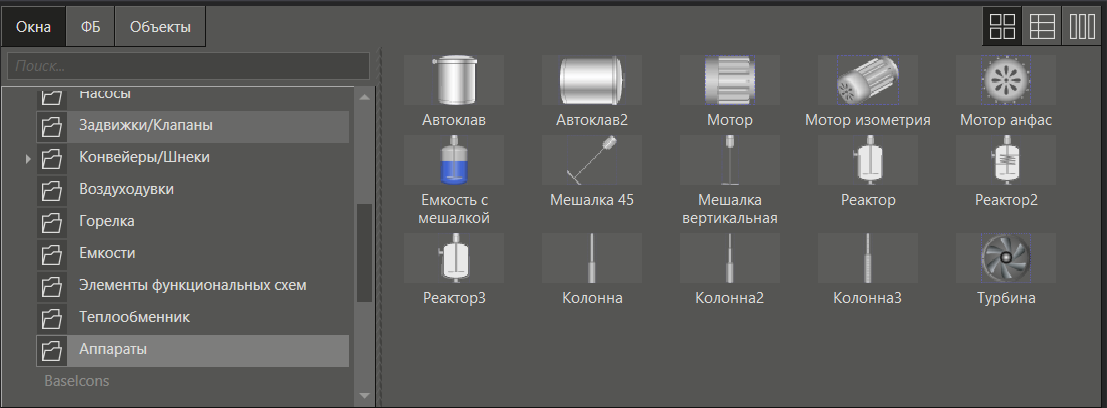

В палитре редактора HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.

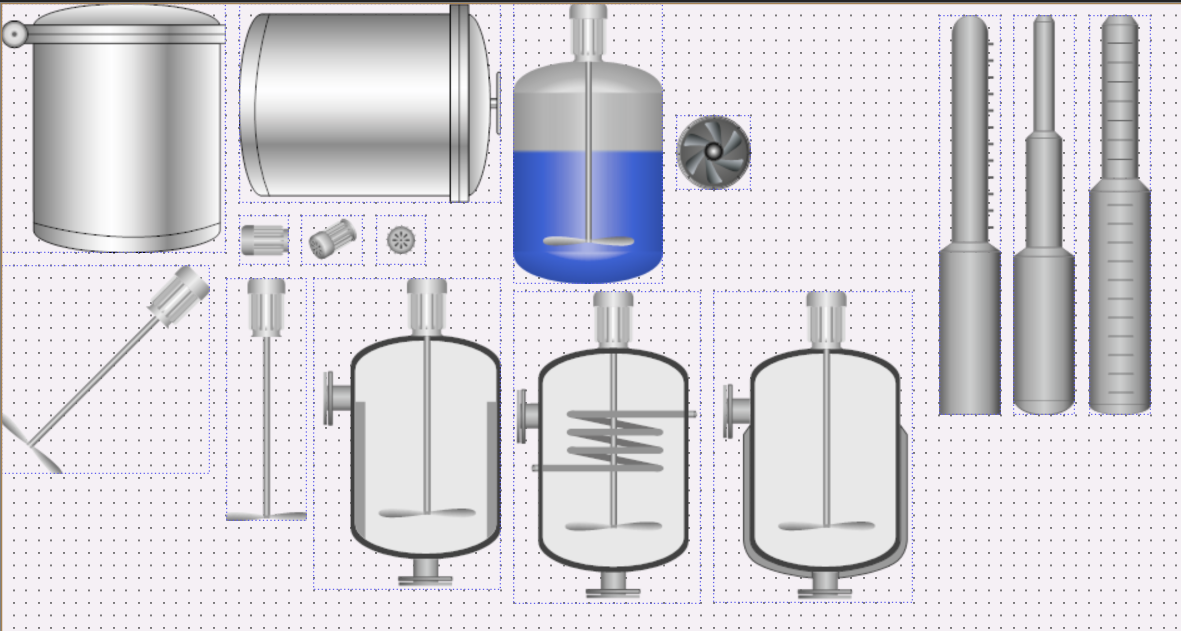

Вид аппаратов в окне:
Список графических элементов:
Автоклав, Автоклав2, Мотор, Мотор изометрия, Мотор анфас, Емкость с мешалкой, Мешалка 45, Мешалка вертикальная, Реактор, Реактор2, Реактор3, Колонна, Колонна2, Колонна3, Турбина

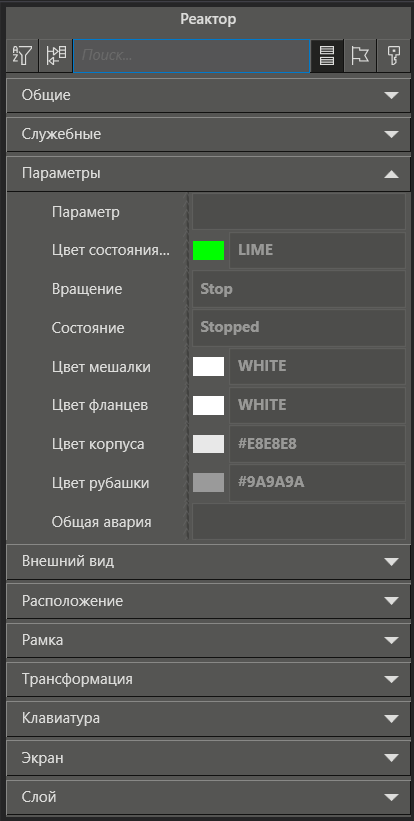

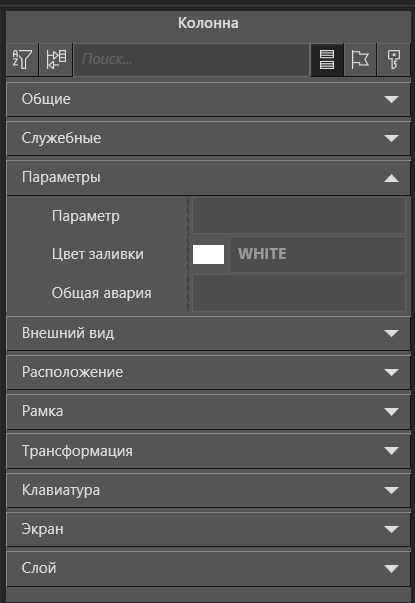

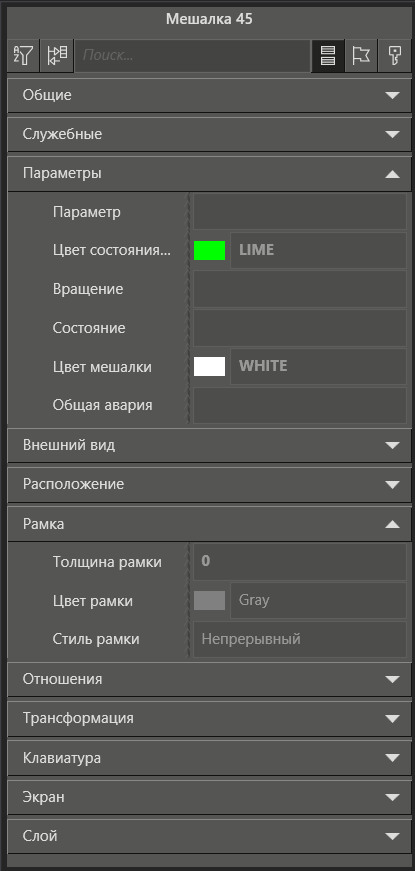

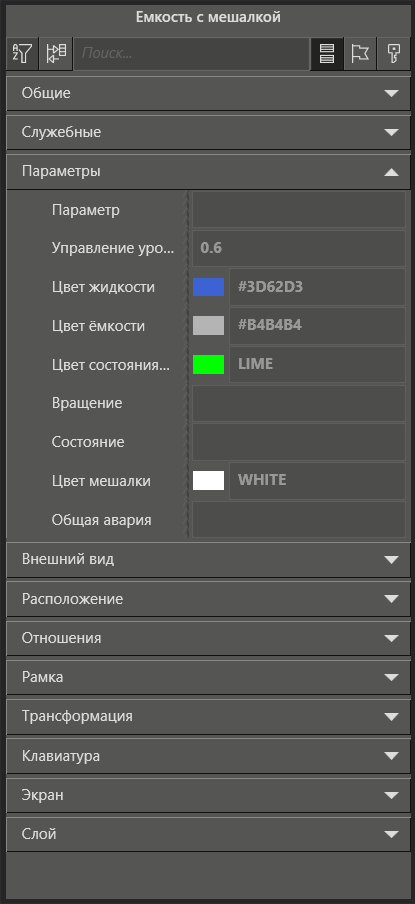

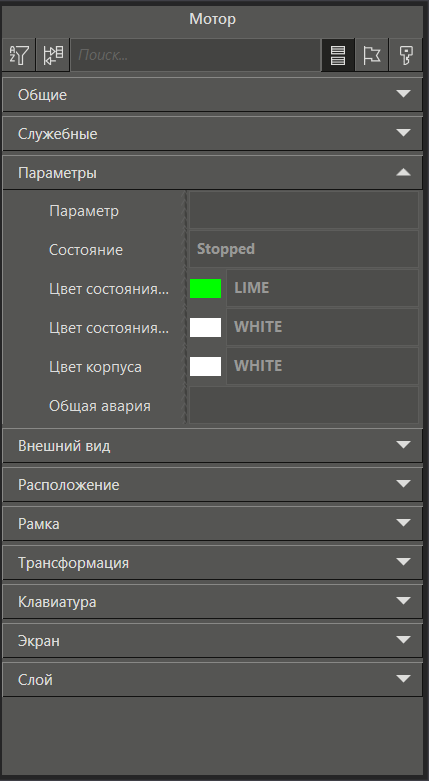

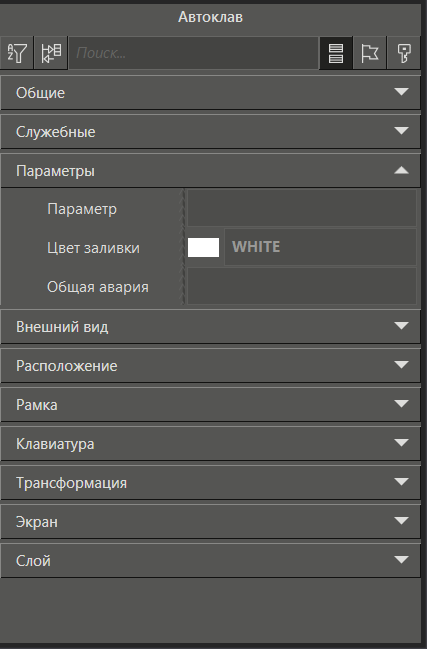

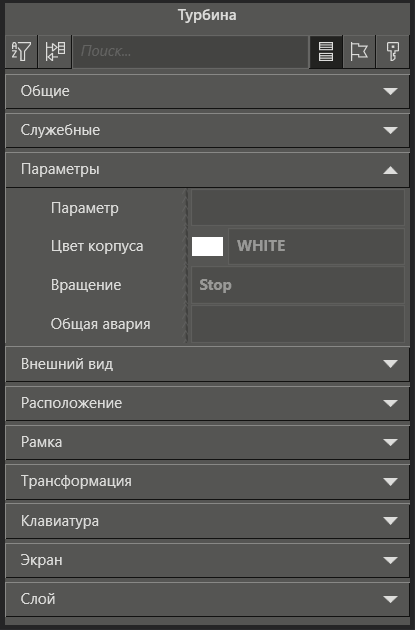

Панель свойств аппаратов выглядит следующим образом:
Основные свойства аппаратов
Название параметра |
Описание |
Состояние |
Отвечает за состояние работы элемента. •Stopped - работа элемента остановлена. •Running - работа элемента запущена. |
Вращение |
Отвечает за анимацию вращения элементов. •Stop - анимации нет. •Start - анимация есть. |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария. •Warning - цветная рамка когда предупреждение. |
Остальные свойства смотрите в справке: HMI.Свойства.
