Контрол BIM модель представляет из себя специализированный контейнер окна для визуализации BIM модели.
В палитре редактора HMI элемент BIM сервер находится в категории BIM Management.

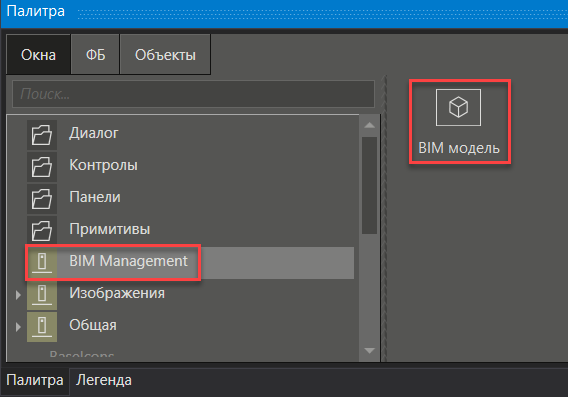

Вид элемента в палитре:

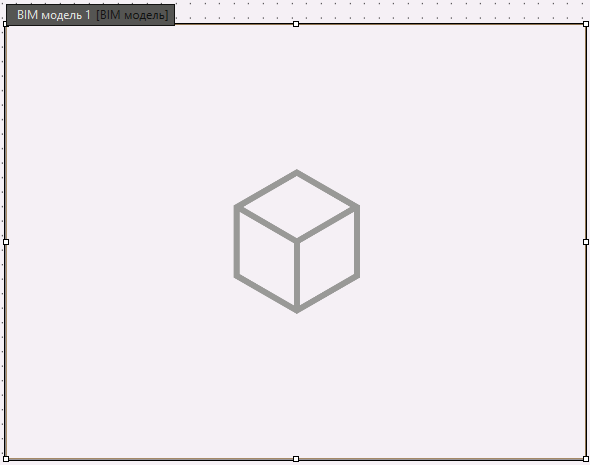

Вид элемента после добавления в рабочую область редактора HMI:
Связь модели и контрола BIM модель

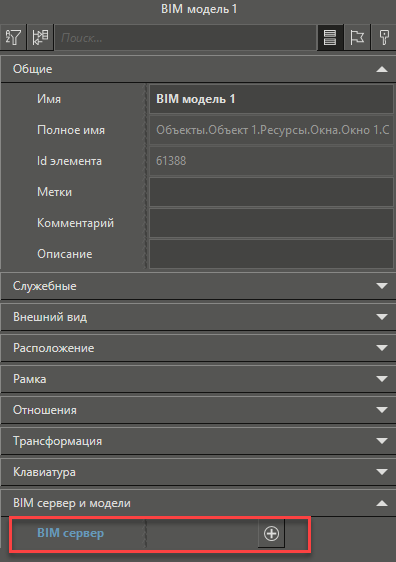

За связь контрола с моделью отвечает свойство контрола BIM сервер:
Связать модель BIM сервера и графический элемент BIM модель можно несколькими способами:
1 способ

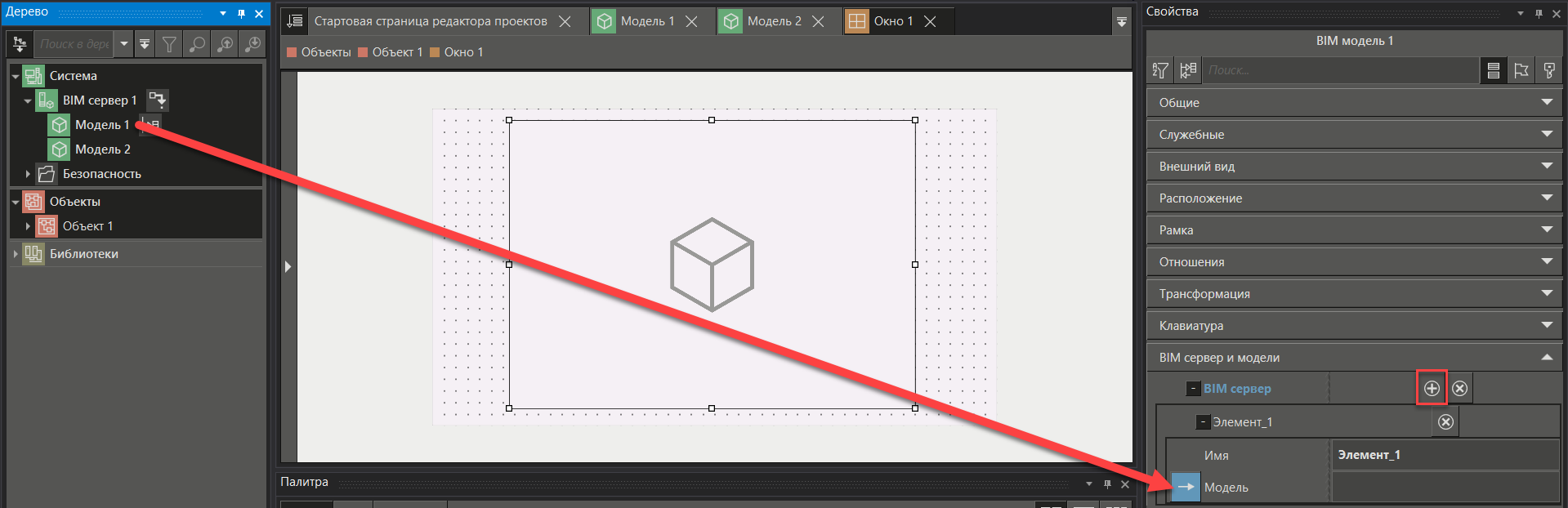

Для связи с моделью дерева системы в свойство нужно добавить новую модель при помощи кнопки
, раскрыть созданный элемент, установить пользовательское Имя модели и перетащить модель из дерева системы на свойство контрола Модель:
2 способ

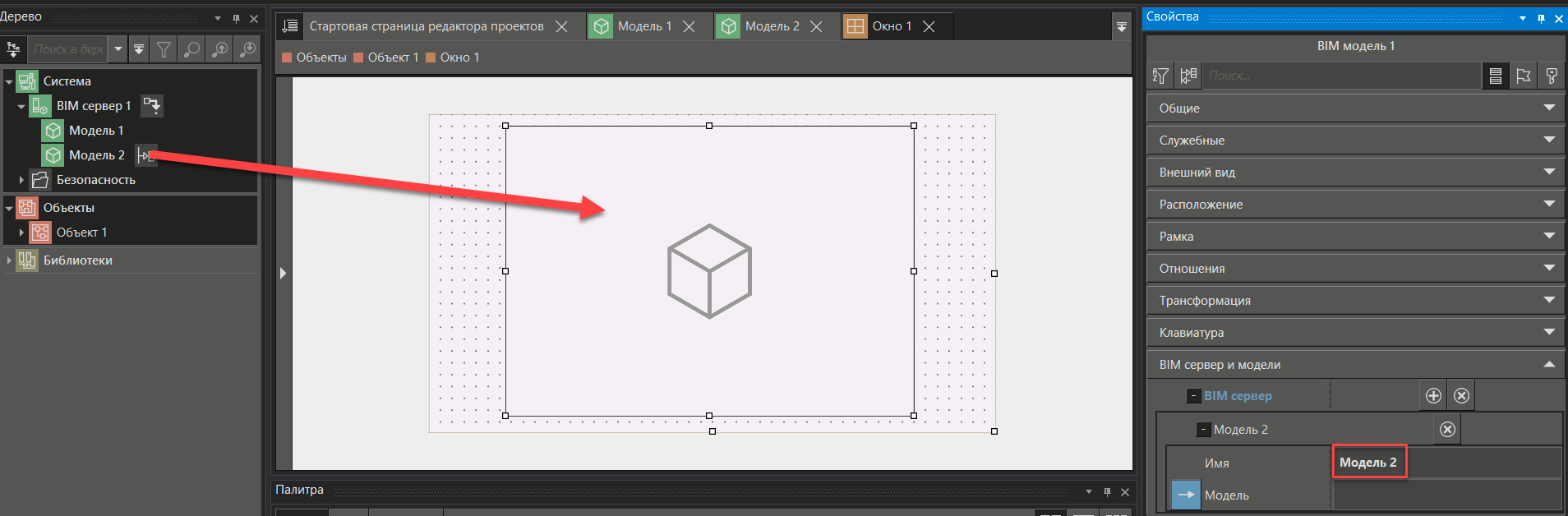

Можно перетащить модель непосредственно на сам контрол, при этом значок связи автоматически установится у свойства BIM сервер контрола и имя связанной модели в свойстве будет идентично имени модели в дереве системы:
3 способ
При перетаскивании модели из дерева системы на окно автоматически будет добавлен связанный с ней контрол BIM модель. Если перенести на окно элемент BIM сервер, то будет добавлена BIM модель, связанная со всеми моделями выбранного сервера.
Отображение нескольких моделей BIM сервера
Один графический элемент BIM модель можно связать с несколькими моделями BIM сервера. В этом случае все модели, связанные с контролом, в режиме исполнения будут отображаться единовременно. Такая связь может быть полезна, если отдельные модели сервера являются частями одной модели.

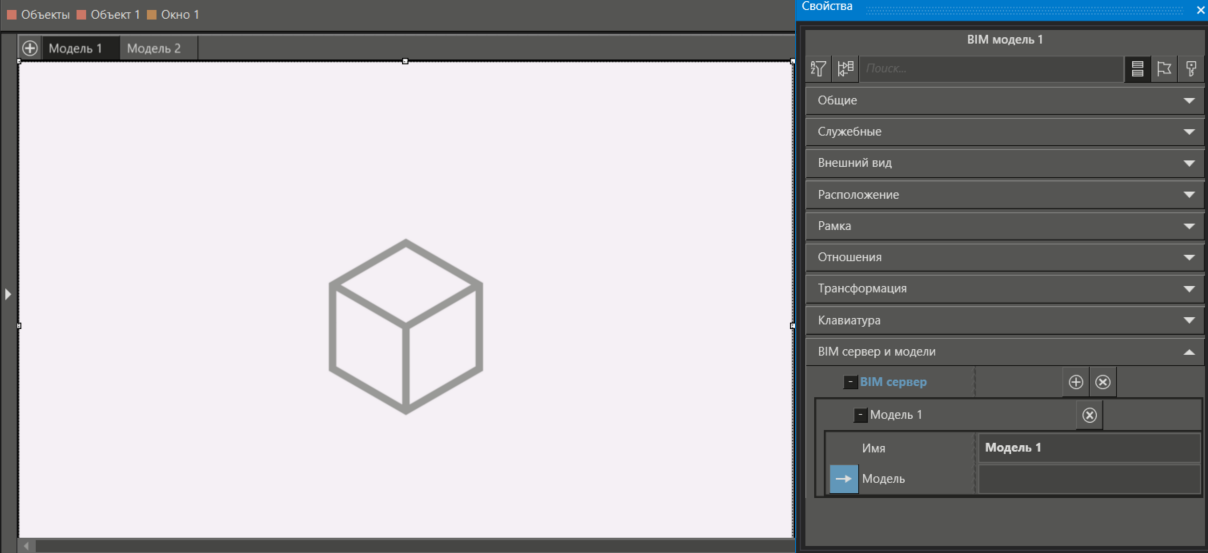

Для отдельного отображения моделей необходимо дополнительно использовать графический элемент Панель вкладок. В этом случае, на каждую вкладку выносится один элемент BIM модель. И каждый элемент связывается с одной моделью BIM сервера.
