Для автоматического добавления каналов в протокол IEC104 нужно дважды нажать ЛК мыши по протоколу в дереве. При этом откроется редактор каналов, в котором можно выполнить импорт каналов.
Импортировать можно из файла с расширением xlsx.

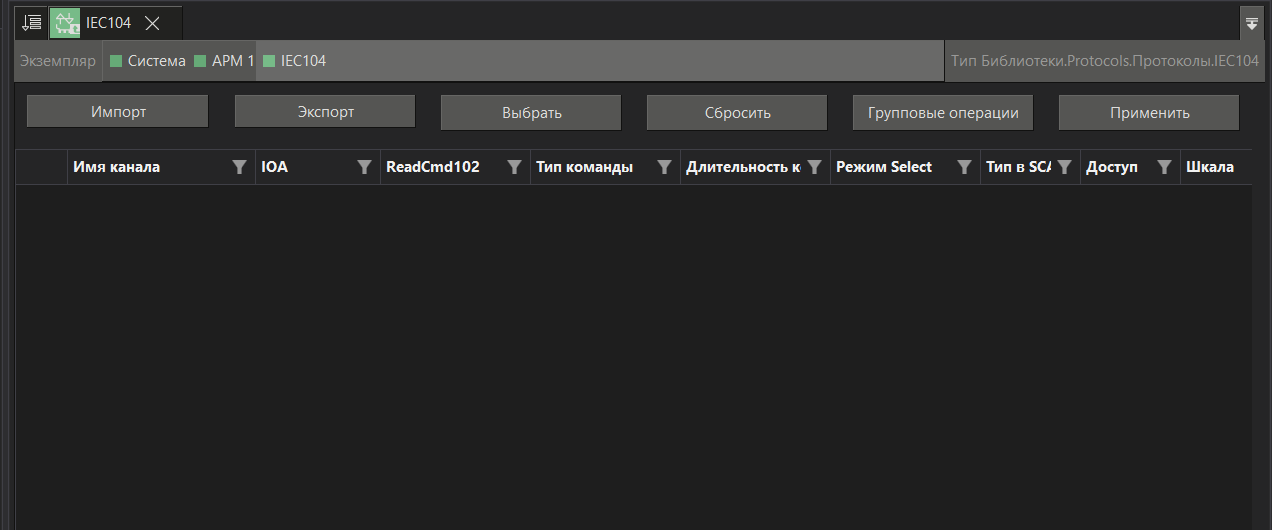

Вид вкладки по умолчанию:
Описание элементов управления:
Элемент |
Описание |
Импорт |
Открывает диалоговое окно Windows, в котором можно выбрать файл, из которого нужно выполнить импорт каналов. После того как файл будет открыт в таблице, расположенной на данной вкладке появится список каналов. В настоящий момент поддерживается только формат xlsx - собственный формат, совместимый с операцией экспорта. Предназначен на случай внешнего формирования адресов каналов с помощью Excel или других табличных редакторов. |
Экспорт |

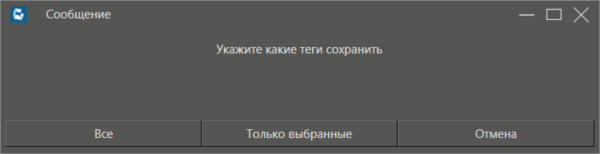

Открывает диалоговое окно, в котором можно указать имя файла, в который сохранится содержимое таблицы. При этом если отмечен флагом хотя бы один канал, то при сохранении откроется диалоговое окно, в котором будет предложено сохранить либо отмеченные каналы, либо все каналы:
|
Выбрать |
Если выделить группу каналов или только один и нажать кнопку Выбрать, то напротив этих каналов установится флаг. Флаг также можно установить/снять нажав по нему в поле первого столбца таблицы. Данная операция также продублирована в контекстном меню таблицы. |
Сбросить |
Если выделить группу каналов или только один, из тех которые ранее были отмечены флагами в таблице и нажать кнопку Сбросить, то напротив этих каналов флаг будет снят. Флаг также можно установить/снять нажав по нему в поле первого столбца таблицы. Данная операция также продублирована в контекстном меню таблицы. |
Групповые операции |
Если выделить группу каналов, то после нажатия на данную кнопку появляется раздел группового редактирования канала. |
Применить |
После нажатия на кнопку Применить отмеченные флагами каналы будут добавлены дерево системы MasterSCADA 4D. Важно! Если канал был отредактирован, то после нажатия кнопки Применить он будет добавлен в дерево системы даже с неотмеченным флагом. |

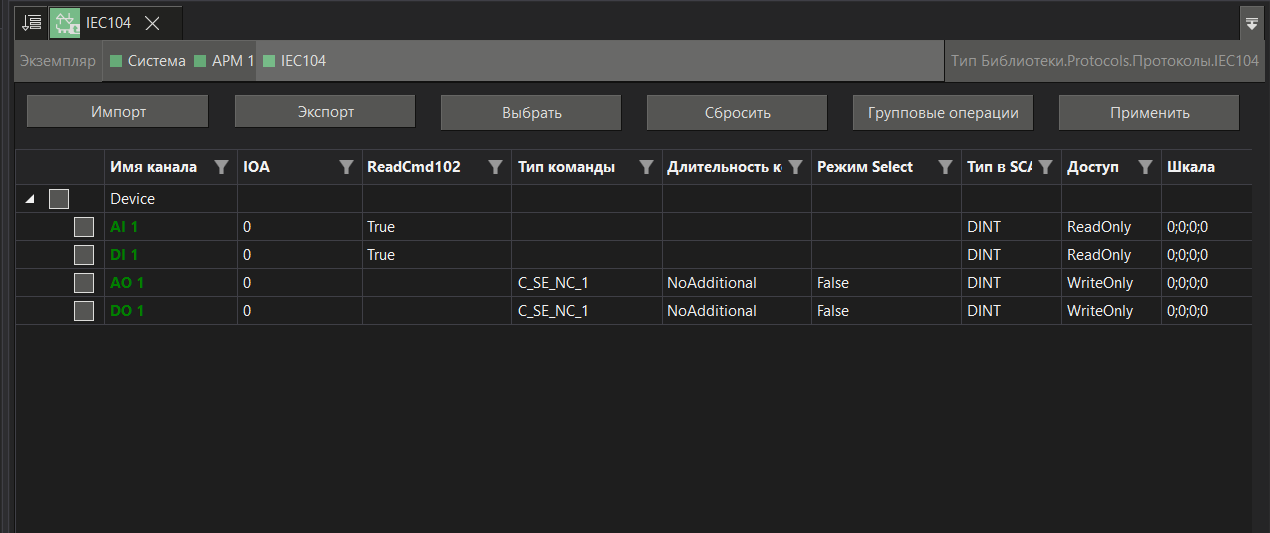

Пример с видом вкладки после импортирования файла с каналами:
Добавленные через импорт каналы выделены зеленым. Для того чтобы добавить каналы в дерево системы, необходимо установить флаг у нужных каналов и нажать кнопку Применить. После этого все добавленные теги перестают выделяться зеленым, и их можно редактировать.
Описание столбцов таблицы:
Имя столбца |
Описание |
Имя канала |
Отображается имя канала. |
IOA |
Отображается адрес канала (Information object adress). Адрес всегда задается в десятичном (DEC) формате. |
ReadCmd102 |
Отображается возможность использования опроса канала командой 102. |
Тип команды |
Отображается тип команды для выходных сигналов. Согласно требованиям протокола поддерживаются следующие типы команд: •CON <45> - одноэлементная команда - C_SC_NA_1; •CON <46> - двухэлементная команда - C_DC_NA_1; •CON <47> - команда пошагового регулирования - C_RC_NA_1; •CON <48> - команда уставки, нормализованное значение - C_SE_NA_1; •CON <49> - команда уставки, масштабированное значение -C_SE_NB_1; •CON <50> - команда уставки, короткое число с плавающей запятой - C_SE_NC_1; •CON <51> - строка из 32 битов - C_BO_NA _1. |
Длительность команды |
Отображается длительность команды. Возможные варианты: •0 – нет дополнительного определения длительности выходного импульса; •1 – короткий импульс (длительность определяется системным параметром на КП); •2 – длинный импульс (длительность определяется системным параметром на КП); •3 – постоянный выход. |
Режим Select |
Отображается тип запроса: TRUE - Select, FALSE - Execute . При типе запроса Execute прибор сразу отрабатывает команду. При типе запросе Select прибор посылает запрос подтверждения, и только после подтверждения от сервера отрабатывает команду. |
Тип в SCADA |
Отображается тип данных входа и выхода в MasterSCADA 4D. Возможные варианты: •BOOL; •DINT; •DWORD; •LREAL. |
Доступ |
Отображается тип доступа канала: •ReadOnly - только чтение; •ReadWrite - чтение и запись; •WriteOnly - только запись. |
Шкала |
Отображается использование масштабирования |
Комментарий |
Отображается комментарий к каналу. |
