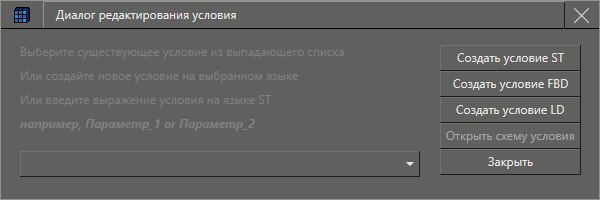

Диалог имеет вид
Инструмент описания SFC-условия
Выпадающий список SFC-условий, которые содержит корневая группа Условия программного компонента, позволяет использовать условия, созданные предварительно.
В группе Алгоритм.<ветка>.Шаг_<n>.Условия отображается ссылка на использованное условие.
Окно элемента управления списком представляет собой поле редактирования , в котором условие (логическое выражение) может быть задано вручную на языке ST.
Кнопка создания условия ST
•
– создать SFC-условие на языке ST в корневой группе Условия программного компонента и использовать это условие.
Кнопка создания условия FBD
•
– создать SFC-условие на языке FBD в корневой группе Условия программного компонента и использовать это условие.
Кнопка создания условия LD
•
– создать SFC-условие на языке LD в корневой группе Условия программного компонента и использовать это условие.
Кнопка вызова редактора условия
•
– открыть выбранное SFC-условие в соответствующем редакторе.
Данная кнопка недоступна, если в качестве условия использовано выражение ST, заданное вручную.
Команда завершения редактирования условия
•
или
– завершить конфигурирование SFC-условия и закрыть диалог.
