Название

Описание

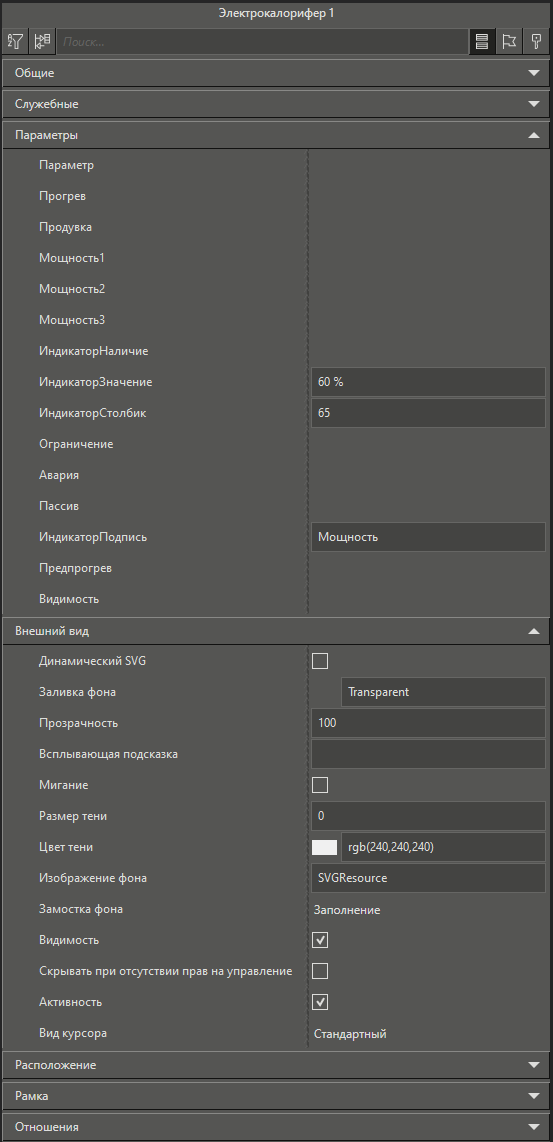

Категория Параметры

Прогрев

Определяет видимость процесса прогрева на элементе электрокалорифера.

Продувка

Определяет видимость процесса продувки на элементе электрокалорифера.

Мощность1

Определяет степень мощности работы элемента, соответствующую 30% мощности.

Мощность2

Определяет степень мощности работы элемента, соответствующую 60% мощности.

Мощность3

Определяет степень мощности работы элемента, соответствующую 100% мощности.

ИндикаторНаличие

Определяет наличие индикатора у элемента. Значение HasNoBar скрывает индикатор с элемента.

ИндикаторЗначение

Определяет значение индикатора в %.

ИндикаторСтолбик

Задает уровень заполнения индикатора в диапазоне от 0 до 100. При значении 100 индикатор отображается полностью заполненным .

Ограничение

Отвечает за наличие ограничения на элементе. При значении Constraint позволяет изменить цвет ИндикатораСтолбика на ограничивающий желтый цвет.

Авария

Определяет наличие аварии на элементе с соответствующей мигающей анимацией .

Пассив

Определяет состояние активности элемента на схеме. При значении passive_electricHeater элемент становится неактивным на схеме, но остается видимым.

ИндикаторПодпись

Определяет подпись над индикатором.

Важно! Для отображения подписи свойство ИндикаторНаличие должно иметь значение по умолчанию.

Предпрогрев

Определяет видимость процесса предпрогрева на элементе электрокалорифер.

Видимость

Определяет видимость элемента.

Категория Внешний вид

Изображение фона

Определяет фоновое изображение элемента в клиенте визуализации. При нажатии на кнопку , которая появляется с правой стороны при наведении  мыши на свойство, открывается диалоговое окно выбора медиа-ресурса. В качестве фонового изображения элемента может быть использован произвольный графический файл.

Замостка фона

Задает тип использования фонового изображения. Используется совместно со свойством Изображение фона. Может принимать значения:

•Заполнение  - размер фонового изображения будет изменен по границам элемента (используется по умолчанию);

•Мозаика - размер фонового изображения будет исходным, и повторен столько раз, сколько необходимо чтобы замостить всю площадь элемента;

•Центр - размер фонового изображения будет исходным, изображение будет центрировано;

•Нет - фоновое изображение использоваться не будет.

Пассивный вид

Активный вид

Рабочий вид
