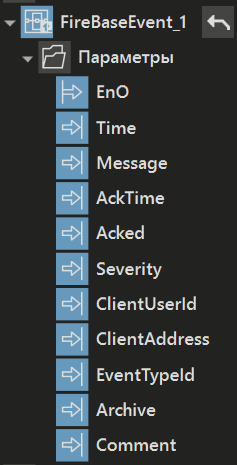

Вид в дереве

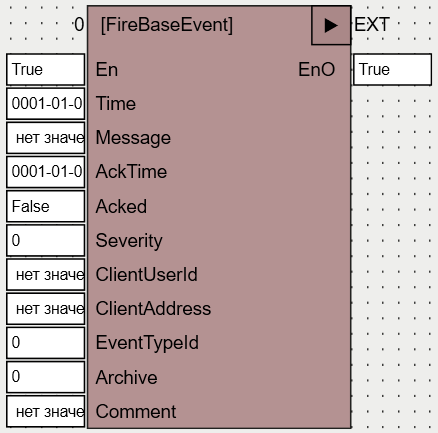

Вид в редакторе FBD

Название

Тип

Назначение

Входы

Time

DT

Задается время возникновения сообщения.

Message

STRING

Задается текст сообщения.

AckTime

DT

Задается время квитирования.

Acked

BOOL

Определяет было ли квитировано сообщение. Если вход равен TRUE, то сообщение считается квитированным.

Severity

DINT

Определяет приоритет сообщения.

ClientUserId

STRING

Указывается имя пользователя.

ClientAddress

STRING

Указывается адрес клиента визуализации.

EventTypeId

LINT

Указывается ID источника сообщения. Если необходимо выдавать различные сообщения c одинаковым временем. В этом случае необходимо обеспечить уникальность пар <Time, EventTypeId>.

Если выдаются сообщения, полученные от сторонней системы, то необходимо получить ID источников сообщений в этой сторонней системе, если такие есть, то их надо передавать на данный вход.

Если такой возможности нет, и времена, выдаваемых сообщений могут совпадать, то нужно в вызывающей данный функциональный блок программе ST инкрементировать EventTypeId, если время нового сообщения совпадает с предыдущим. И сбрасывать в 0, если отличается. Пример текста ST:

if (newTime = prevTime) then typeId := typeId + 1 else typeId := 0 end_if;

Archive

REF_TO

Определяет место сохранения сообщений, которые были сформированы с использованием данного функционального блока. Для этого необходимо связать нужный архив сообщений и данный параметр. Связь может быть установлена также и с архивом информационной безопасности. Если связь не установлена, то сообщения будут сохраняться в Основной архив сообщений.

Comment

STRING

Задается текст комментария.
