Данный элемент предназначен для отображения текущего значение аналогового параметра в виде показаний линейного индикатора. Чаще всего элементы Горизонтальный прогрес в окне создаются путем перетаскивания аналогового параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически.
В палитре редактора HMI элемент Горизонтальный прогресс находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

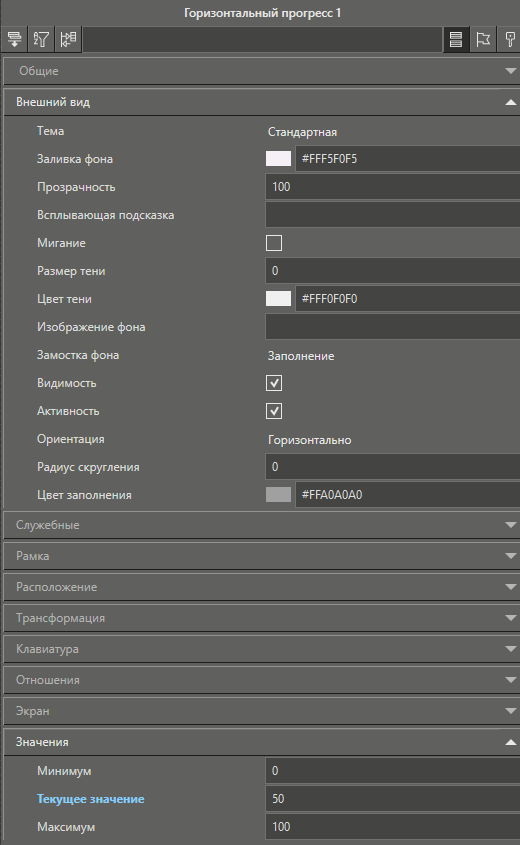

Вид панели свойств элемента:
Описание основных свойств графического элемента Горизонтальный прогресс и Вертикальный прогресс:
Название |
Описание |
Категория Внешний вид |
|
Ориентация |
Имеет два значения: Горизонтально и Вертикально. Элементы Горизонтальный прогресс и Вертикальный прогресс отличаются только значением этого свойства, заданным для них по умолчанию. Цвет столбика элемента задается при помощи свойства цвет заполнения. |
Цвет заполнения |
Определяет цвет закрашенной области прогресса. При наведении мыши на свойство появляется кнопка |
Категория Значения |
|
Минимум |
Задается минимально возможное значение, которое может отобразить элемент. |
Текущее значение |
Данное свойство должно быть связано с каким-либо параметром проекта, изменяющимся в режиме исполнения, за текущим значением которого предполагается следить в клиенте визуализации. Свойство может иметь только входящую связь. Свойство может иметь входящую и исходящую связи. Если элемент был добавлен в окно из палитры редактора HMI , то связи необходимо установить вручную. Если аналоговый параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Горизонтальный прогресс, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Максимум |
Задается максимально возможное значение, которое может отобразить элемент. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
