Графический элемент Тренд предназначен для отображения изменения значения параметра во времени. Данный элемент может работать как с архивными, так и с текущими значениями.
В палитре редактора HMI элемент Тренд находится в категории Контролы.
Вид элемента в палитре:

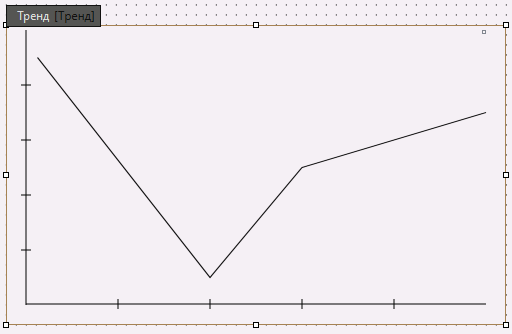

Вид элемента после добавления в рабочую область редактора HMI:
Для того чтобы добавить параметры, которые должны отображаться на тренде, необходимо перетащить параметр из дерева в поле тренда. При этом добавится перо. Кроме того, изменится внешний вид элемента: появится минилегенда в верхнем левом углу элемента. Одновременно с этим в панели свойств добавится группа свойств, относящаяся к добавленному перу.
Важно! На Тренд можно добавить несколько выделенных параметров одновременно.
Если параметр, связанный с пером, будет удален, или если будет разорвана связь между параметром и пером в контекстном меню параметра, то перо при этом останется в тренде, а все настройки, например, цвет, тип линии сохранятся. Для удаления созданного пера следует воспользоваться панелью свойств тренда.
Внешний вид тренда может быть изменен при помощи панели свойств. Любое свойство может быть задинамизировано, таким образом, разработчик проекта может создать те элементы управления трендом, которые необходимы пользователю.
Настройки внешнего вида будут применены в клиенте визуализации в режиме исполнения. Для того, чтобы оценить изменения, не загружая конфигурацию в узел, можно воспользоваться кнопкой Просмотр панели инструментов
