Элемент Индикатор событий предназначен для индикации количества пропущенных активных сообщений. Данный элемент принимает активный вид, если с момента начала сессии в журнал сообщений записано хотя бы одно сообщение. В этом случае, в верхнем правом углу будет отображаться количество пропущенных сообщений, удовлетворяющих заданным для элемента фильтрам. В противном случае, элемент имеет "пассивный" вид. Счетчик элемента будет уменьшаться, если разработчиком проекта будет добавлен, например, такой фильтр, чтобы индикатор отображал только неквитированные сообщения. В этом случае, если сообщение будет квитировано, то значение счетчика уменьшится.
В палитре редактора HMI элемент Индикатор событий находится в категории Контролы.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:
При наведении мыши на элемент становится активной кнопка , при нажатии на которую открывается окно настройки индикатора. Окно настройки также откроется, если выполнить двойной клик по элементу либо нажать клавишу клавиатуры F2

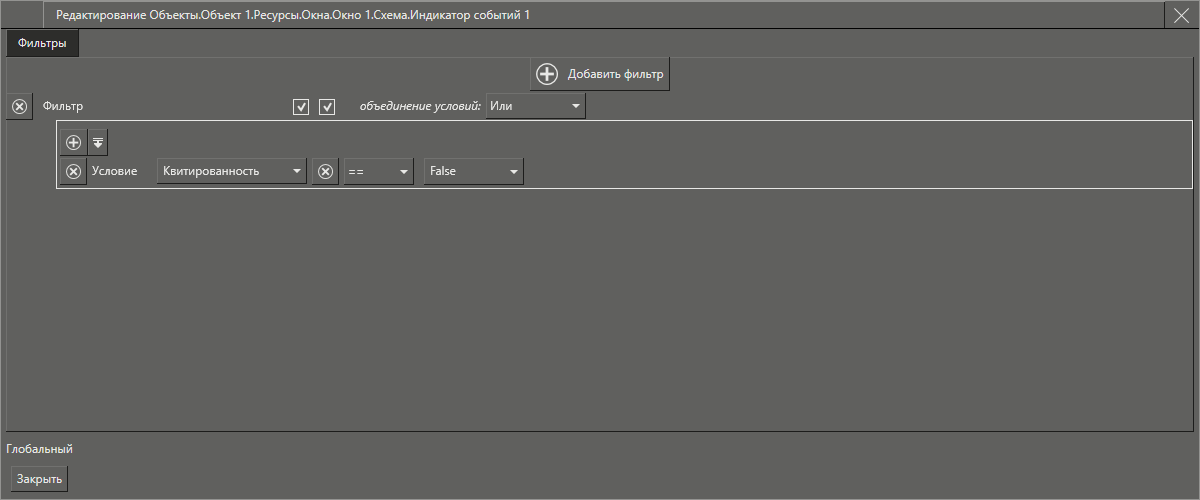

Окно настройки индикатора
Правила работы с этим окном такие же как и с аналогичным окном элемента журнал.
Свойства Индикатора событий

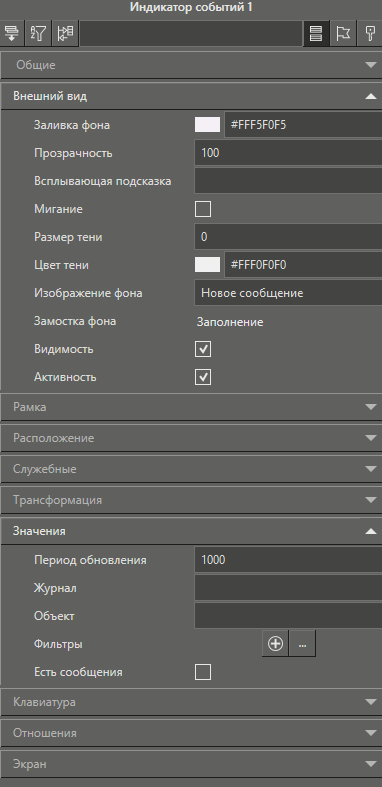

Вид панели свойств элемента:
Описание основных свойств графического элемента Индикатор событий:
Название |
Ссылка на описание |
Категория Внешний вид |
|
Изображение фона |
Определяет фоновое изображение элемента в клиенте визуализации. При нажатии на кнопку |
Замостка фона |
Задает тип использования фонового изображения. Используется совместно со свойством Изображение фона. Может принимать значения: •Заполнение - размер фонового изображения будет изменен по границам элемента (используется по умолчанию); •Мозаика - размер фонового изображения будет исходным, и повторен столько раз, сколько необходимо чтобы замостить всю площадь элемента; •Центр - размер фонового изображения будет исходным, изображение будет центрировано; •Нет - фоновое изображение использоваться не будет. |
Категория Значения |
|
Период обновления |
Период с которым происходит проверка новых сообщений на сервере. |
Журнал |
Позволяет перейти к журналу после нажатия на индикатор в клиенте визуализации для дальнейшей работы с сообщениями. Если в данное поле перетащить из дерева проекта окно, содержащее в себе журнал, то при нажатии на индикатор данное окно откроется автоматически. Параметры открытия окна в этом случае изменить нельзя. Если требуется указать место открытия окна и другие параметры, то лучше воспользоваться событиями индикатора. |
Объект |
Определяет связь с объектом, тегом или каналом. Если в данное поле из дерева проекта перетащить объект (тег или канал), то индикатор будет активным в случае, если в этом объекте появятся новые сообщения. Если свойство объект не настроено, то индикатор будет контролировать сообщения того объекта, в котором он находится. |
Группа фильтры |
Группа настроек, в которой отображаются фильтры, ранее созданные в окне настройки индикатора. При помощи кнопок |
Есть сообщения |
Определяет состояние индикатора в клиенте визуализации в режиме исполнения. Имеет тип BOOL. Данное свойство можно связать с любыми другими свойствами элементов для дополнительной индикации наличия активных событий, удовлетворяющих условиям фильтра индикатора. Если состояние принимает значение TRUE, то индикатор имеет активный вид. Если состояние принимает значение False, то пассивный. |
, которая появляется с правой стороны при наведении мыши на свойство, открывается
Вид в клиенте визуализации
Пассивный вид |
Активный вид |
|
|
