Данный элемент предназначен для рисования произвольных геометрических фигур, представляет собой SVG-фигуру.
В палитре редактора HMI элемент Полигон находится в категории Примитивы.
Вид элемента в палитре:
После добавления элемента в рабочую область редактора HMI полигон будет находится в режиме редактирования, в котором необходимо задать его конфигурацию. Сначала появится первая точка и из нее будет выходить пунктирная линия, направление которой будет следовать за движением мыши:
Если нажать левой кнопкой мыши на какое-либо место рабочей области, то будет создана вторая точка. Если переместить мышь и опять нажать левую кнопку, то будет создана третья точка:
По умолчанию, флаг в свойстве Ортогональность отмечен, поэтому линия будет рисоваться под прямым углом. Это означает, что новая точка будет создаваться не точно в месте нажатия левой кнопки мыши, а максимально близко к нему, так чтобы получился прямой угол. В случае снятого флага Ортогональность новая точка будет создаваться точно в месте нажатия левой кнопки мыши.
Для того чтобы прекратить редактирование Полигона необходимо нажать клавишу ESC на клавиатуре или правую кнопку мыши.

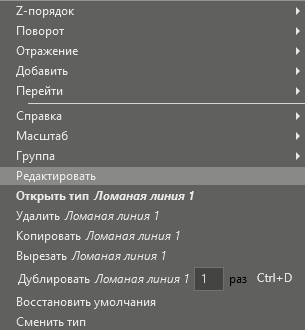

Для того чтобы войти в режим редактирования ранее нарисованной фигуры, необходимо нажать правую кнопку мыши и в контекстном меню выбрать пункт Редактировать:
Для того чтобы добавить новую точку, необходимо дважды нажать левой кнопкой мыши на нужное место периметра. В месте нажатия будет создан дополнительный излом границ (точка). Чтобы удалить точку, нужно дважды нажать на неё левой кнопкой мыши, после чего точка удалится, а Полигон перерисуется.
Результат редактирования Полигона отобразится в свойстве Геометрия. При необходимости можно отредактировать фигуру, используя данное свойство.

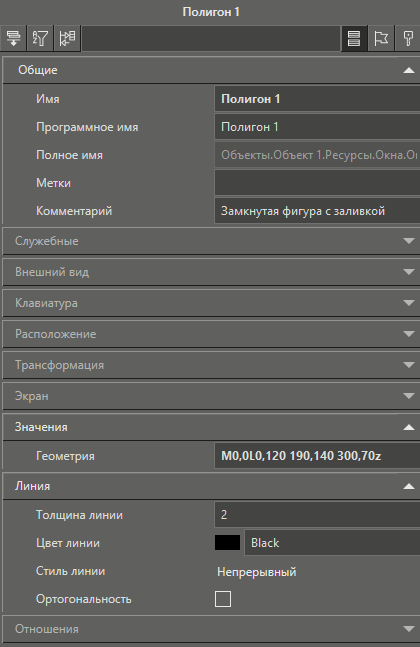

Вид панели свойств элементов:
Описание основных свойств графического элемента Полигон:
Название |
Ссылка на описание |
Категория Значение |
|
Геометрия |
Задается выражение, описывающее фигуру. |
Категория Линия |
|
Ортогональность |
Определяет способ рисования новой линии: под прямым или под произвольным углом. |
Категория Внешний вид |
|
Событие по контуру полигона |
Позволяет активировать событие клика мыши только внутри области, ограниченной фигурой полигона. При включенной настройке курсор и толщина границ полигона изменяются только при наведении на внутреннюю область фигуры. По умолчанию False. |
Описание других свойств элементов смотрите в разделе HMI.Свойства
