Данный элемент предназначен для рисования прямых линий.
В палитре редактора HMI элемент Линия находится в категории Примитивы.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

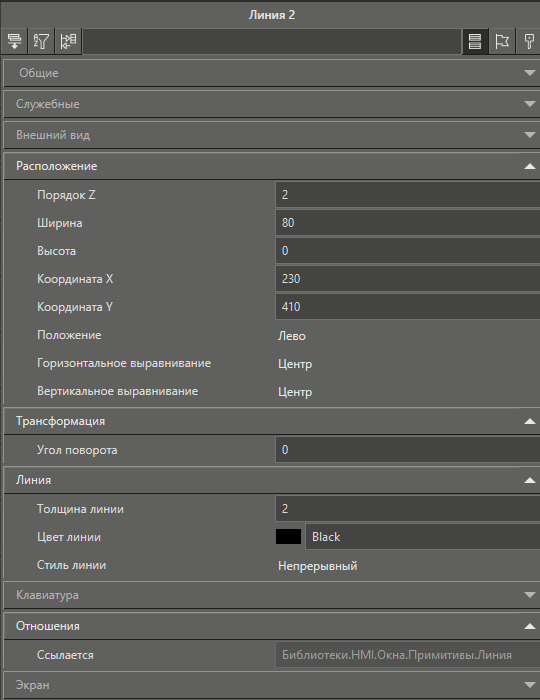

Вид панели свойств элемента:
Описание свойств элемента смотрите в разделе HMI.Свойства
Рекомендации
•Для того чтобы изменить угол наклона можно потянуть начало или конец линии левой кнопкой мыши. При этом указатель мыши будет изменен:

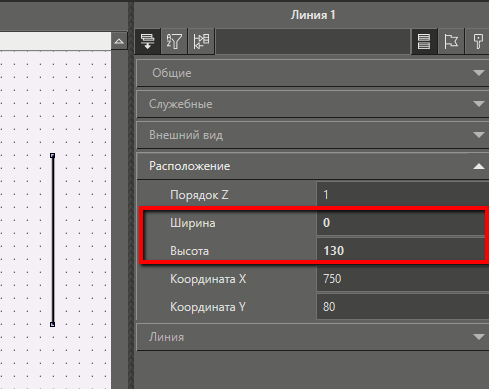

•Для того чтобы нарисовать вертикальную линию, можно установить следующие значения свойств в категории Расположение:
Ширина=0
Высота=[необходимая длина линии]
•Для того чтобы рисовать сложные геометрическе фигуры из линий, необходимо использовать элементы Граф и Ломаная линия.
