Для работы с Графиком XY в режиме исполнения предусмотрены специальные права доступа.
В дереве системы в группе Безопасность настраиваются умолчания для всех добавляемых в проект График XY. У каждого отдельного Графика XY в его панели свойств можно изменить сделанные умолчания.

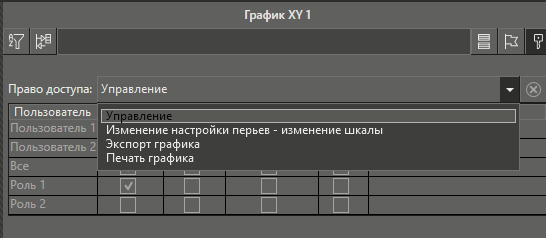

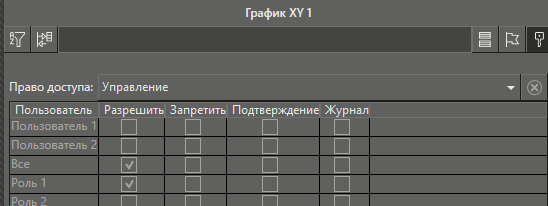

Вид панели свойств График XY в режиме редактирования Прав:
Доступные для настройки права доступа:
Право |
Назначение |
Управление |
Определяет возможность пользователя работать с графиком в режиме исполнения. Если право не предоставлено, то график будет полностью дизаблирован (полностью недоступен для управления). Пользователь не сможет воспользоваться панелью инструментов, а также изменить масштаб или интервал отображаемых данных при помощи мыши. Как правило, это право пользователям предоставляется. Даже если на другие графические элементы это право не распространяется. |
Изменение настройки перьев - изменение шкалы |
Определяет возможность пользователя менять значения нижней и верхней границы отображения графика по оси Y |
Экспорт графика |
Определяет возможность экспорта графика в табличном виде или в графическом. Если место сохранения файлов указано в приложении MasterSCADA 4D Client Monitor (если клиент запускается на устройстве отличном от исполнительной системы) или в приложении MasterSCADA 4D Monitor в поле Параметры запуска клиента, и установлен флаг Журнал, то в журнале сформируется сообщение Экспорт графика. Текст "Сохранение графика в файл <имя файла и путь>" |
Печать графика |
Определяет возможность пользователю печатать график в клиенте визуализации. Если принтер указан в приложении MasterSCADA 4D Client Monitor (если клиент запускается на устройстве отличном от исполнительной системы) или в приложении MasterSCADA 4D Monitor в поле Параметры запуска клиента, и установлен флаг Журнал то в журнале сформируется сообщение Печать графика. Текст "Печать графика на принтер <имя принтера>" |
