Важно! Для возможности создания сервера IEC61850 в исполнительную систему должна входить опция MSRT4D-MMS-Server. Данная опция включена в базовый функционал лицензий Professional и Enterprise.
Рассмотрим пример настроек MasterSCADA 4D, которые позволят получить данные по протоколу IEC61850 во внешнем приложении. В этом случае исполнительная система будет выступать в роли Slave (сервера), а другое приложение в роли Master (клиента).

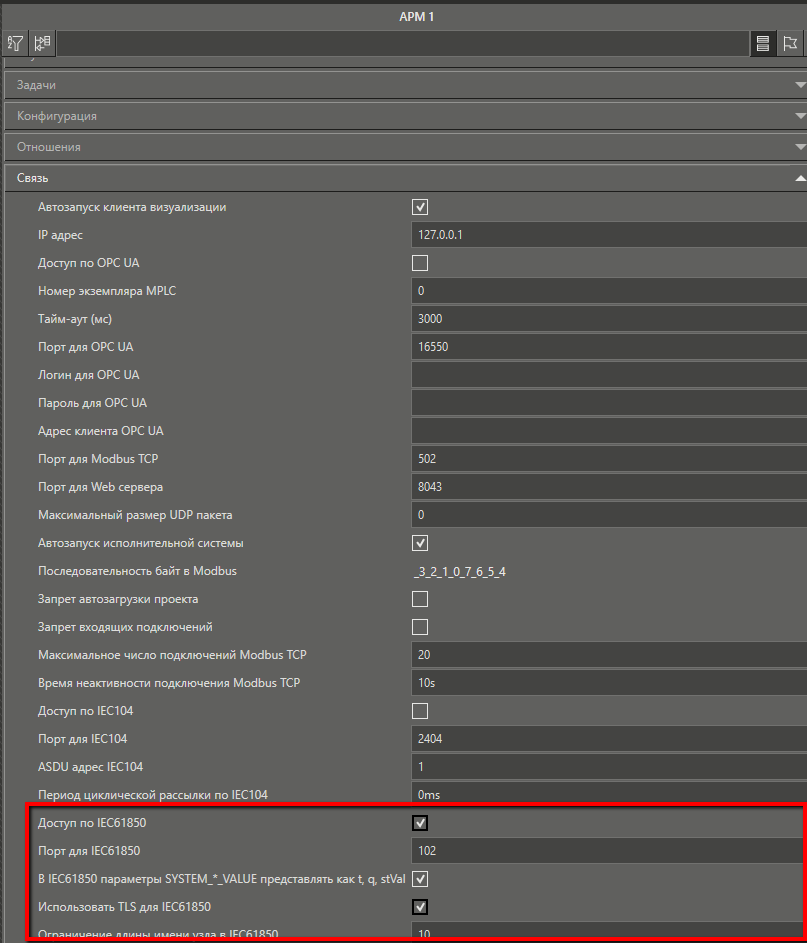

Предположим, что в проекте создан узел с параметрами связи, как показано на рисунке ниже:
Запустим среду исполнения и загрузим в нее текущий проект:
После этого параметры, добавленные в проект, будут доступны клиентам по протоколу IEC61850.
Рассмотрим пример подключения по протоколу IEC61850 приложением Multi-Protocol MasterOPC Server.

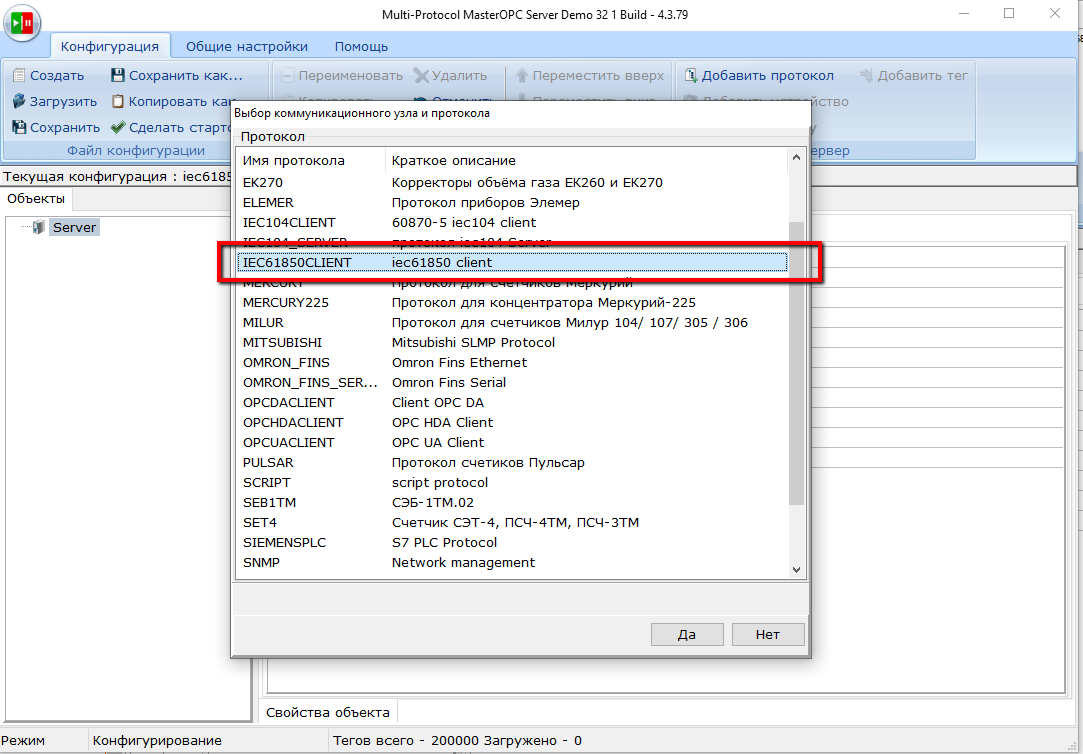

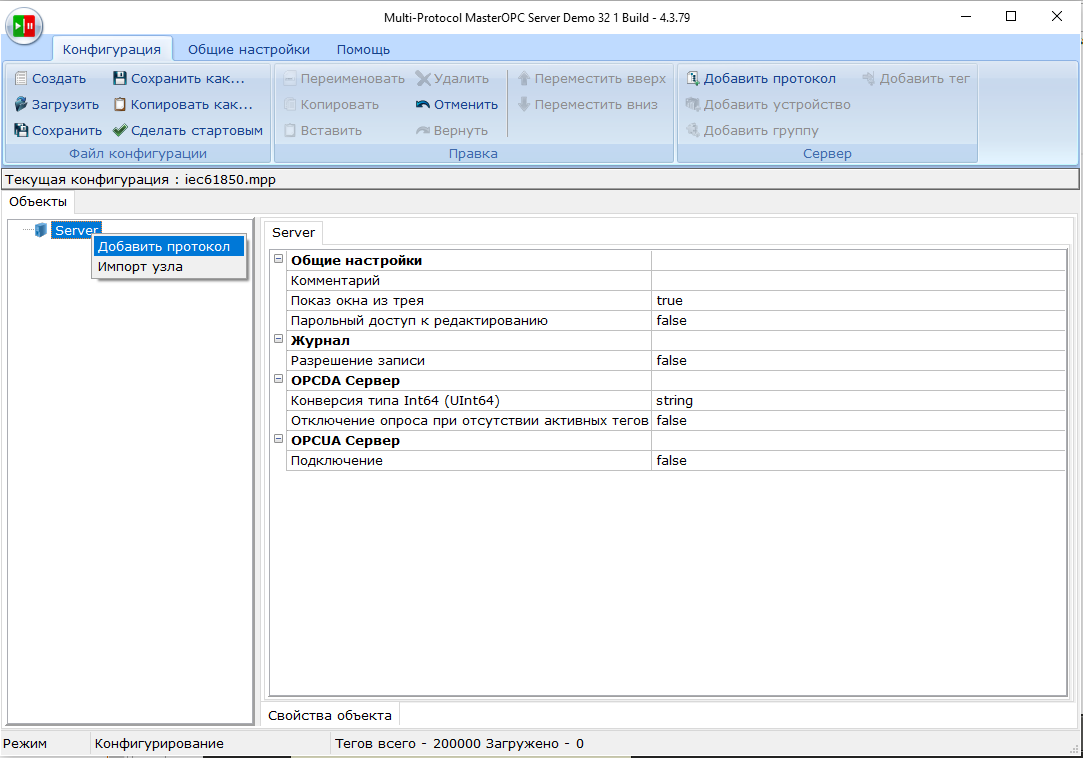

Добавим протокол IEC61850:

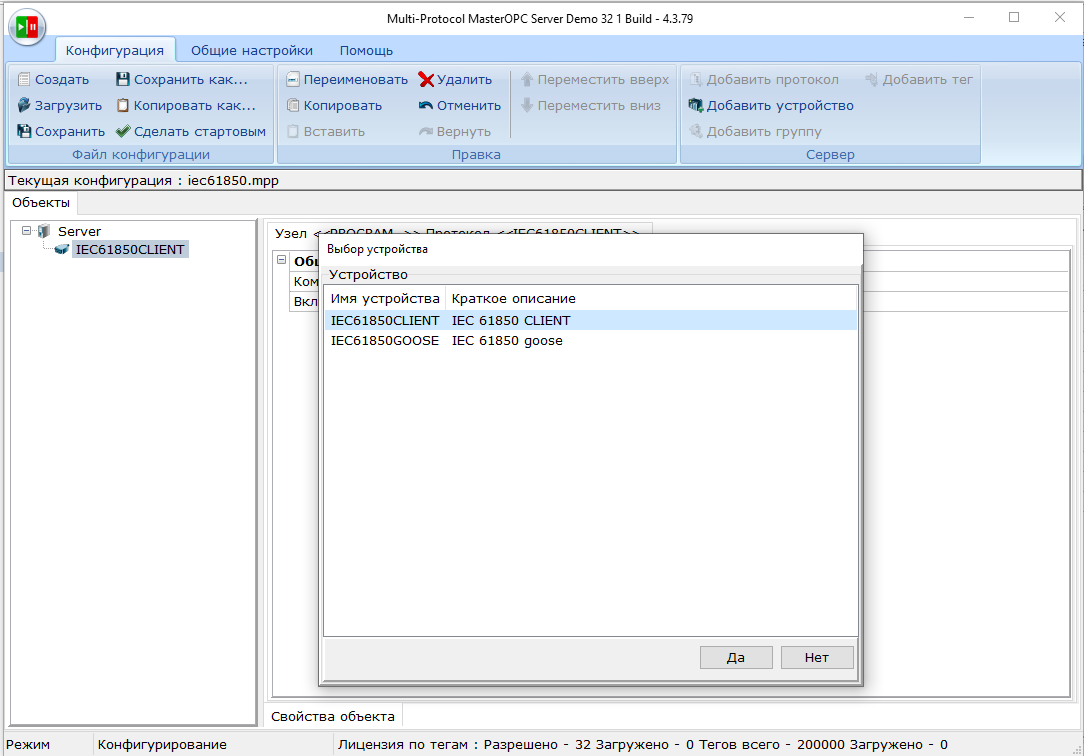

Затем при помощи контекстного меню элемента IEC61850 добавляем устройство:
Получим результат:

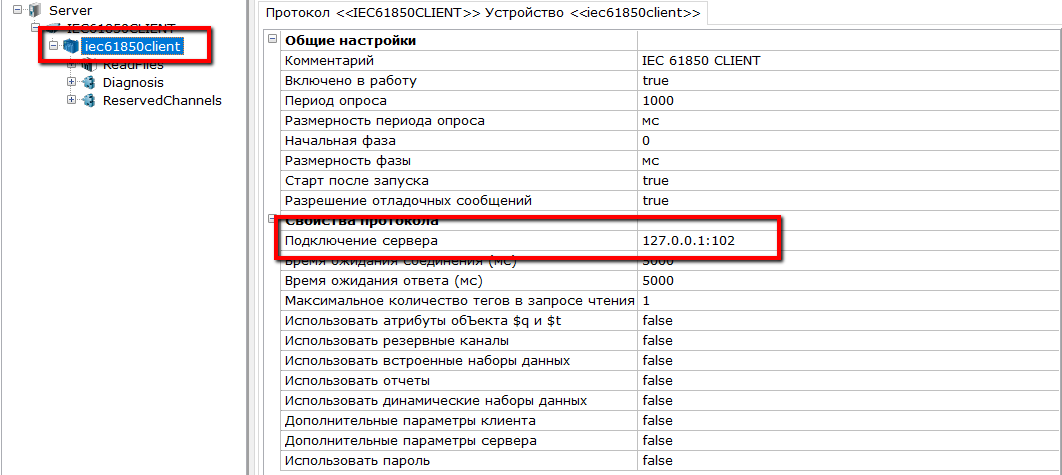

В настройках устройства необходимо указать IP-адрес сервера и номер порта:

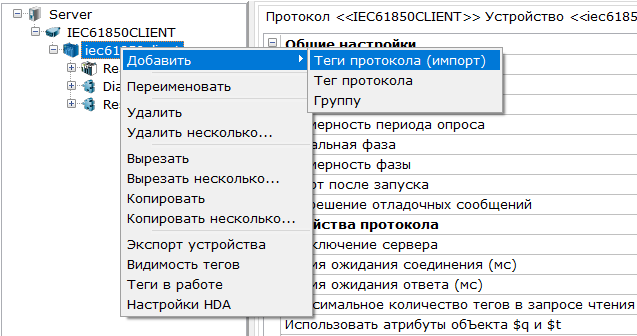

Затем в контекстном меню устройства необходимо выбрать пункт Добавить.Теги протокола (импорт):

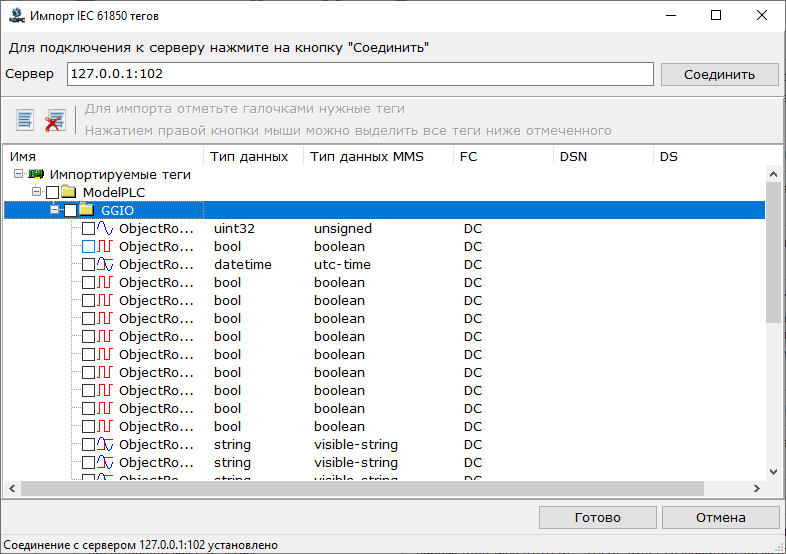

Откроется диалоговое окно, в котором нужно нажать кнопку Соединить. После установления связи с исполнительной системой в нижней части окна появится список параметров, те которые нужно отслеживать небходимо отметить флагами и нажать кнопку Готово:
Если установлен флаг В IEC61850 параметры SYSTEM_*_VALUE представлять как t, q, stVal в настройках узла MasterSCADA 4D, то параметры типа SYSTEM_*_VALUE будут представлены в списке тремя параметрами, например:
Если какие-то параметры не видны в клиенте, то возможно причина в том, что установлено недостаточное ограничение в настройках узла MasterSCADA 4D, в поле Ограничение длины имени узла в IEC61850.

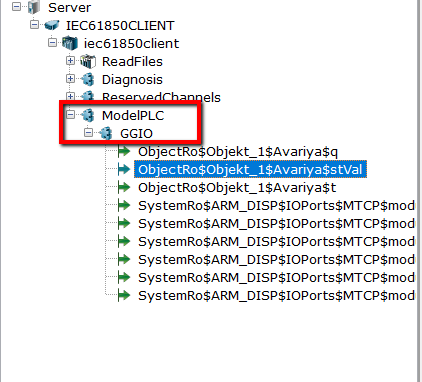

После нажатия на кнопку Готово в клиенте появится новый узел с выбранными параметрами:
После этого можно приступать к опросу. Для этого необходимо запустить приложение Multi-Protocol MasterOPC Server
