Категория Индикаторы палитры редактора HMI содержит элементы для создания иконок индикаторов.

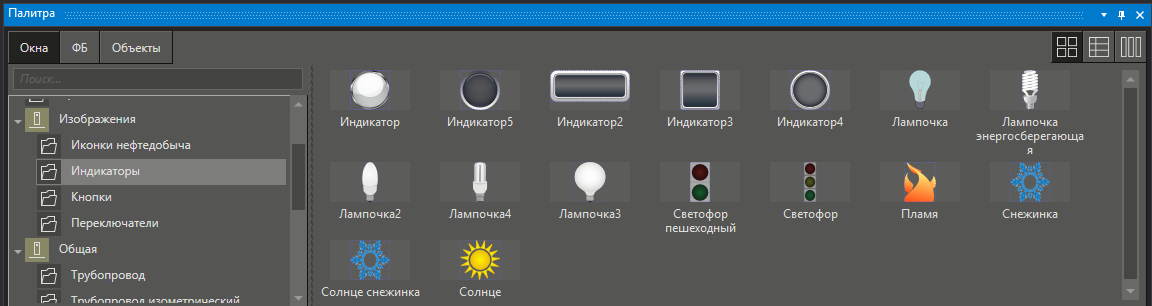

В палитре редактора HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Индикатор, Индикатор5, Индикатор2, Индикатор3, Индикатор4, Лампочка, Лампочка энергосберегающая, Лампочка2, Лампочка4, Лампочка3, Светофор пешеходный, Светофрор, Пламя, Снежинка, Солнце снежника, Солнце.
От выбранного графического элемента могут меняться его свойства.

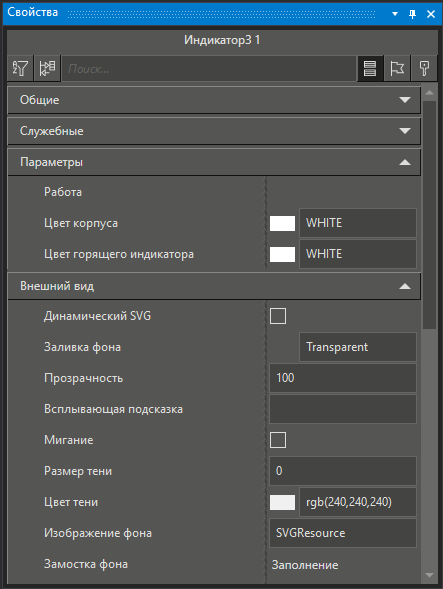

Панель свойств насоса выглядит следующим образом:
Основные свойства индикаторов
Название параметра |
Описание |
Работа |
Отвечает за состояние работы индикатора/лампочки. •Off - индикатор не горит •On - индикатор горит |

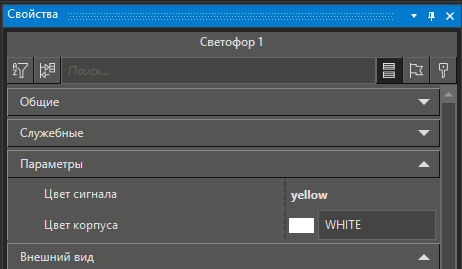

Цвет сигнала |
Отвечает за свечение светофора, меняет цвет элемента от условия. •Red - индикатор горит красным •Yellow - индикатор горит желтым •Green - индикатор горит зеленым •Off - индикатор не горит |

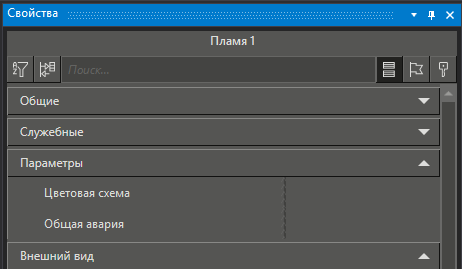

Цветовая схема |
Отвечает за свечение пламени, меняет цвет элемента от условия.. •BlueYellow - индикатор горит сине-желтым •OrangeYellow - индикатор горит оранжево-желтым •YellowOrange - индикатор горит желто-оранжевым |

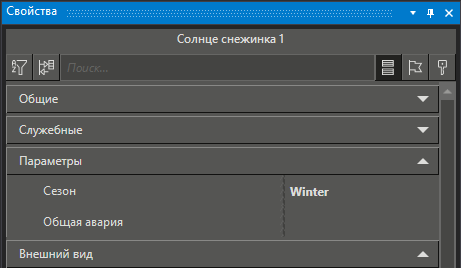

Сезон |
Отвечает за состояние работы индикатора Солнце снежинка, меняет элемент от условия. •Summer - индикатор в форме солнца •Winter - индикатор в форме снежинки |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
