Если X>=N-1, Q=0, иначе Q=X+1 (т.е. выход Q может принять одно из N различных значений от 0 до N-1).
При связи Q->X и N>0 функция работает как генератор пилообразного сигнала (0, 1, 2 .. N-1, 0, 1 .. – ср. DEC1).

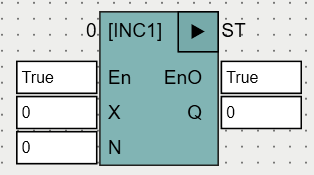

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
X |
INT |
Вход функции, где задается первое инкрементируемое значение. |
N |
INT |
Вход функции, где задается второе инкрементируемое значение. |
Выходы |
||
Q |
INT |
Выход функции, где выдается результат инкремента. |

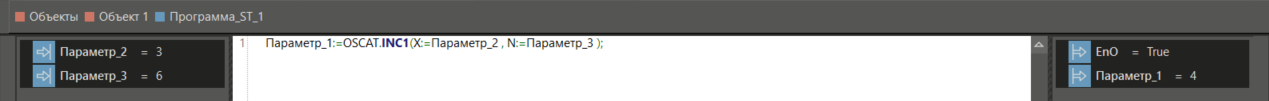

Пример в ST
