Элемент служит для отображения календаря в режиме исполнения. При вынесении параметра типа DT через ПКМ в окно, в контекстном меню можно добавить связанный контрол Календарь.
В палитре редактора HMI элемент Индикатор событий находится в категории Контролы.
Вид элемента в палитре:

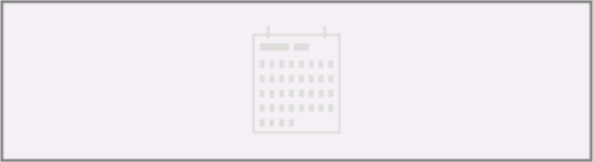

Вид элемента после добавления в рабочую область редактора HMI:
Свойства Календаря

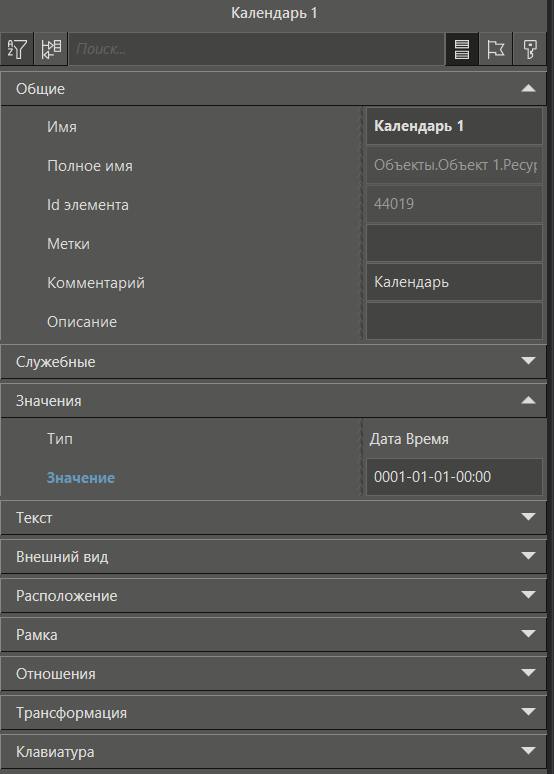

Вид панели свойств элемента:
Описание основных свойств графического элемента Календарь:
Категория Значения |
|
Тип данных |
Определяет в каком формате будет отображаться календарь с типом данных DT или DATE. Свойство представлено в виде выпадающего списка с вариантами выбора: Дата, Дата Время - по умолчанию, Время Дата. |
Значение |
Данное свойство может быть связано с каким-либо параметром проекта, изменяющимся в режиме исполнения. |
Календарь в режиме исполнения
Вид календаря в клиенте визуализации:
При клике мышью на календарь в клиенте визуализации, рядом с элементом календаря появляется окно с выбором даты и времени, в зависимости от настроек свойства Тип данных. При нажатии на дату календарь заменяет текущую дату на выбранную. Время можно регулировать ползунками ниже. Кнопка Сегодня устанавливает текущую дату и время, которые установлены на компьютере.

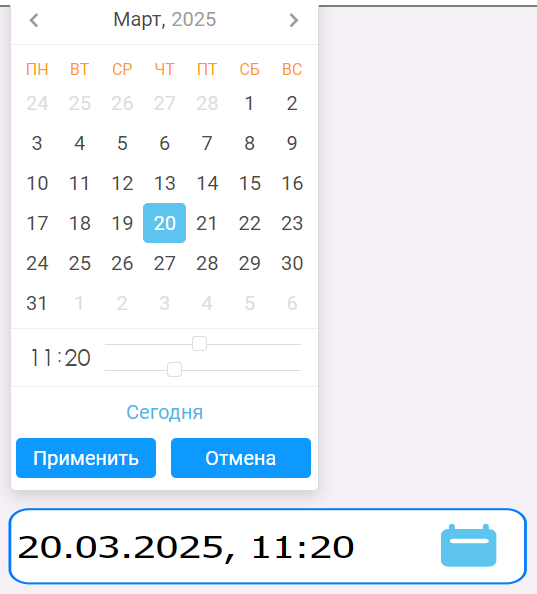

Вид открытого календаря с выбором даты в клиенте визуализации:

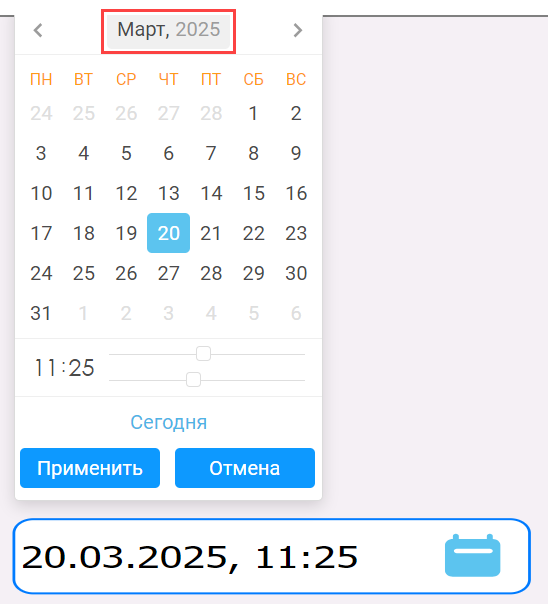

Чтобы выбрать месяц или год нужно нажать на название месяца и года в верхней части окна. После этого откроется окно выбора месяца. Выбор года осуществляется аналогичным способом.
Чтобы вернуться обратно и выбрать другой месяц или год, нужно нажать на них в окне календаря.

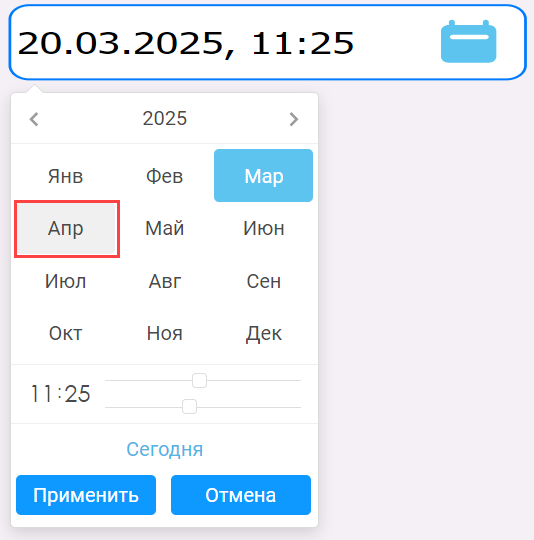

Вид открытого календаря с выбором месяца в клиенте визуализации:
