Легенда в редакторе HMI

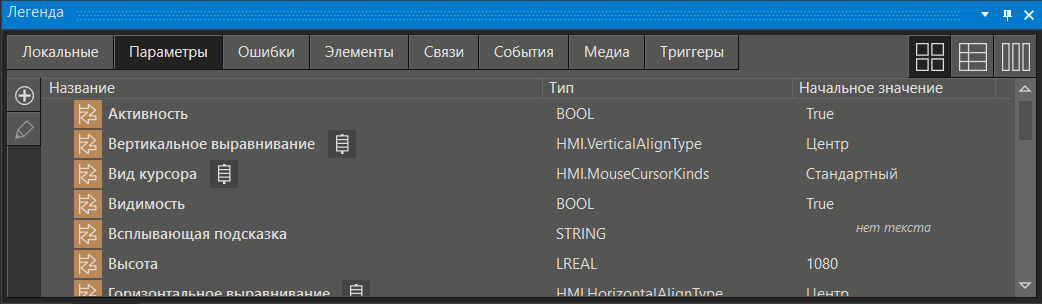

Если в окне документов и редакторов активен редактор HMI, то легенда имеет вид:

legenda_hmi

Легенда содержит следующие вкладки:

Легенда HMI. Вкладка Локальные;

Легенда HMI. Вкладка Параметры;

Легенда HMI. Вкладка Ошибки

Легенда HMI. Вкладка Элементы;

Легенда HMI. Вкладка Связи;

Легенда HMI. Вкладка События;

Легенда HMI. Вкладка Медиа;

Легенда HMI. Вкладка Триггеры;

Видимостью легенды управляет переключатель Легенда.

Если текущий размер панели не позволяет отобразить все вкладки, то можно использовать два инструмента быстрой навигации по ним:

1.Использовать перелистывание с помощью колесика мыши;

2.Использовать кнопки rabota_s_vkladkami_rab_oblasti,rabota_s_vkladkami_rab_oblasti_1 нажатие на которые изменит видимые вкладки в окне;
