MUX - функция мультиплексор, выбирает одно из двух входных значений IN1 и IN2 в зависимости от значения K.

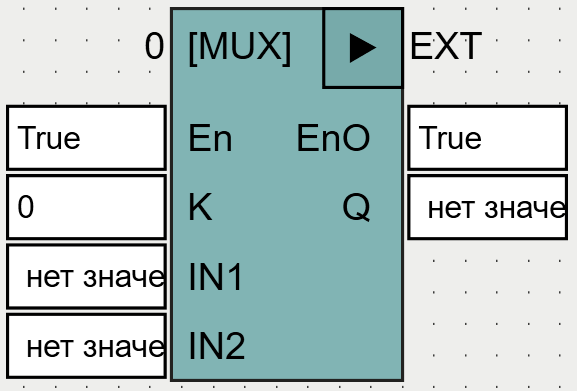

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
K |
ANY_INT |
Значение, являющееся номером входа для выбора. Если K=0, Q=IN1, если K=1, Q=IN2. |
IN1 |
ANY |
Первое значение. |
IN2 |
ANY |
Второе значение. |
Выходы |
||
Q |
ANY |
Выбранное значение. Q := mux(K, IN1, IN2) |

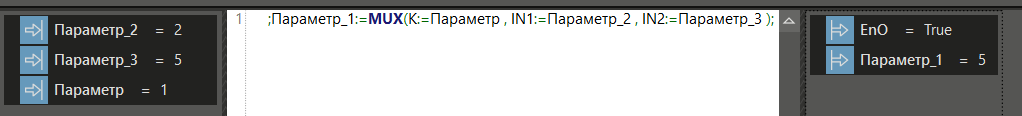

Пример в ST
