После добавления журнала в окно можно приступить к его настройке. Начальная настройка производится в диалоговом окне, которое открывается при нажатии на кнопку
, находящуюся в центре элемента.

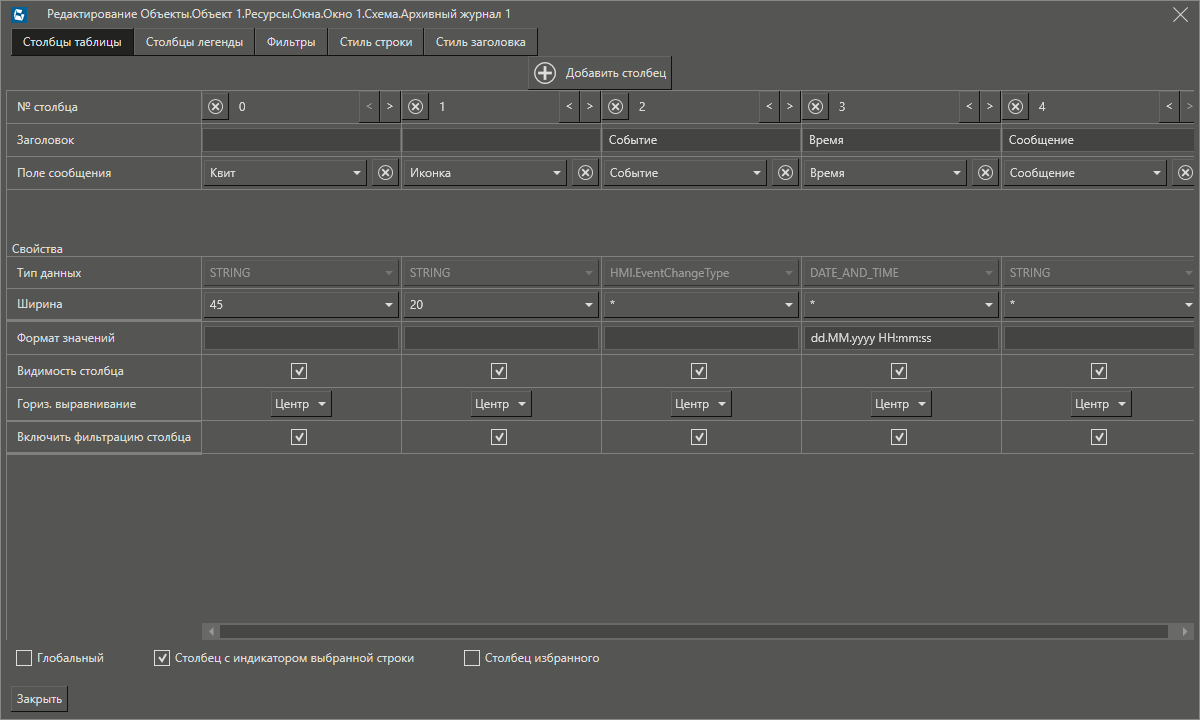

Откроется диалоговое окно, которое содержит пять вкладок:
Назначение вкладок:
Название и ссылка |
Назначение |
Служит для определения количество столбцов в журнале, в каждом столбце отображается информация о сообщении. |
|
Определяет количество информации, выдаваемой в легенде журнала. |
|
Дает возможность управлять тем, какие сообщения будут отображаться в журнале в клиенте визуализации в режиме исполнения. Для того чтобы обеспечить возможность в режиме исполнения выбирать, какие сообщения будут отображаться в клиенте визуализации, разработчик проекта должен создать необходимое количество фильтров. |
|
Определяет внешний вид строки (фона, текста) журнала в клиенте визуализации. Внешний вид строки сообщения может зависеть от значений свойств (параметров) тревоги. |
|
Определяет внешний вид заголовка журнала. |
Флаг Глобальный определяет, какие сообщения будут попадать в текущий журнал. Если флаг отмечен, то в журнале будут отображаться все сообщения узла. Если флаг снят, то содержимое журнала зависит от его местоположения в проекте и от настроек панели свойств. Подробнее этот вопрос рассмотрен в разделе Журнал.
Флаг Столбец с индикатором строки включает/отключает отображение столбца выбранной строки.
Флаг Столбец избранного включает/отключает отображение столбца выбранной избранного.
После нажатия на кнопку Закрыть окно настройки журнала будет закрыто.
В панели свойств журнала, как правило, настраивается период обновления данных. При необходимости, некоторые свойства можно использовать для создания собственных инструментов управления журналом, например, для настройки интервала отображаемых сообщений и т.п.
