Окно фильтра открывается со вкладки протокола BACnet. после нажатия на кнопку Фильтр.

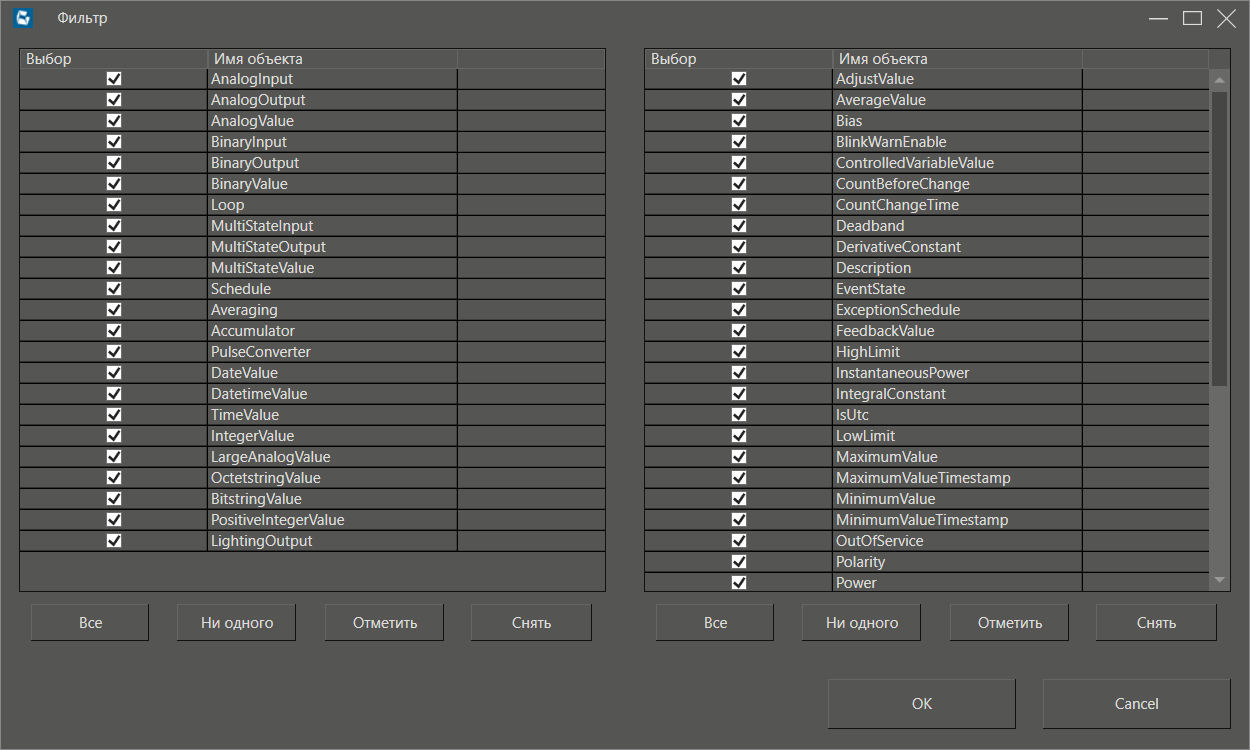

Вид окна:
Слева находится таблица, в которой можно выбрать все BACnet-объекты, которые могут быть опрошены, в таблице справа находится таблица, где представлены все BACnet свойства, которые могут быть опрошены. Под каждой таблицей находятся независимые элементы управления каждой таблицей. Используя данные кнопки, можно выполнять групповое включение флагов в панели объектов или свойств:
•Все - включает все флаги.
•Ни одного - сбрасывает все флаги.
•Выбрать - включает флаги во всех выделенных строках.
•Снять выбор - выключает флаги во всех выделенных строках.
После нажатия кнопки ОК, выполняется фильтрация таблицы считанных тегов согласно настройкам данного окна.
Список BACnet объектов, используемых в MasterSCADA 4D.
Имя объекта |
Описание |
AnalogInput |
Объект, представляющий аналоговый вход, который обычно измеряет физическую величину. |
AnalogOutput |
Объект, представляющий аналоговый выход, который обычно управляет физическим устройством. |
AnalogValue |
Объект, представляющий аналоговое значение, которое может быть прочитано или записано. |
BinaryInput |
Объект, представляющий двоичный вход, который обычно указывает на наличие или отсутствие события. |
BinaryOutput |
Объект, представляющий двоичный выход, который обычно управляет открытием или закрытием устройства. |
BinaryValue |
Объект, представляющий двоичное значение, которое может быть прочитано или записано. |
Loop |
Представляет объект цикла, который может использоваться для управления процессами в системах отопления, вентиляции и кондиционирования воздуха (HVAC). |
MultiStateInput |
Объект, представляющий многопозиционный вход, который может принимать одно из нескольких определенных значений. |
MultiStateOutput |
Объект, представляющий многопозиционный выход, который может управляться для выбора одного из нескольких определенных состояний. |
MultiStateValue |
Объект, представляющий многопозиционное значение, которое может быть прочитано или записано. |
Schedule |
Объект, представляющий расписание, которое может содержать информацию о времени выполнения различных операций (например, времени включения/отключения устройства). Данный объект поддерживает следующие типы данных: BOOL, SINT, UINT, REAL, DOUBLE и Перечисление. |
Averaging |
Представляет объект усреднения, который может использоваться для среднего значения некоторого параметра за определенный период времени. |
Accumulator |
Объект, представляющий накопитель, который может использоваться для подсчета или суммирования значений параметров. |
PulseConverter |
Представляет объект преобразователя импульсов, который может использоваться для преобразования импульсных событий в аналоговые или двоичные значения. |
DateValue |
Объект, представляющий дату как значение. |
DatetimeValue |
Объект, представляющий дату и время как значение. |
TimeValue |
Объект, представляющий время как значение. |
IntegerValue |
Объект, представляющий целое число как значение. |
LargeAnalogValue |
Объект, представляющий аналоговое значение большой длины, которое может быть прочитано или записано. |
OctetstringValue |
Объект, представляющий последовательность байтов (октетов) как значение. |
BitstringValue |
Объект, представляющий последовательность битов как значение. |
PositiveIntegerValue |
Объект, представляющий положительное целое число как значение. |
LightingOutput |
Объект, представляющий выход для управления освещением в зданиях. |
Важно! Фильтрация применяется к текущим отображаемым тегам. Если повторно запустить считывание тегов из устройства или импортировать из Excel, настройки фильтра будут сброшены.
