Рассмотрим основные элементы интерфейса среды разработки.

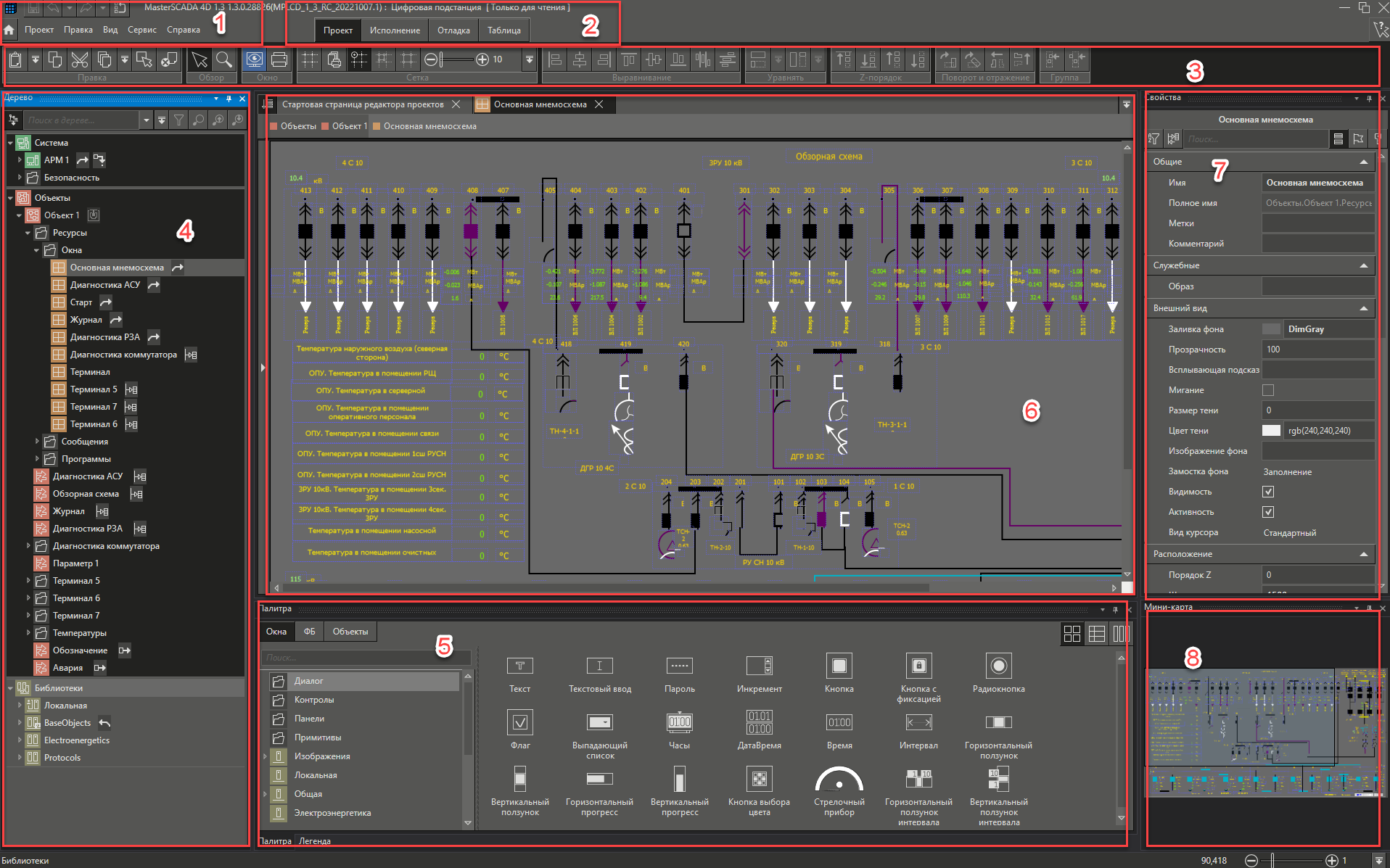

Общий вид:
1. Главное меню. Состоит из пяти текстовых панелей и одной кнопки-иконки:
•кнопка Отобразить главное меню - при нажатии открывает или возвращает на стартовую страницу MasterSCADA 4D;
•кнопка Проект - при нажатии открывает выпадающий список с настройками проекта;
•кнопка Правка - при нажатии открывает выпадающий список с инструментами для работы с выделенным элементом;
•кнопка Вид - при нажатии открывает меню в виде выпадающего списка для включения/отображения всех док-панелей;
•кнопка Сервис - при нажатии открывает выпадающий список с настройками MasterSCADA 4D;
•кнопка Справка - при нажатии открывает раздел со справочной информацией о MasterSCADA 4D.
2. Вкладка проекта. Состоит из четырех текстовых панелей:
•Проект - открывает вкладку инструментов проект;
•Исполнение - открывает вкладку инструментов исполнение;
•Отладка - открывает вкладку инструментов отладка;
•Таблица - открывает раздел табличного представления проекта.
3. Панель инструментов. Внешний вид зависит от выбранной вкладки проекта.
4. Дерево проекта. Плавающая панель, состоящая из трех частей: дерево системы, дерево объектов, дерево библиотек.
5. Вкладки палитры элементов и легенды открытого редактора. Также является плавающей панелью.
6. Рабочая область открытого редактора. В рабочей области открываются вкладки для редактирования элементов (окон, программ, протоколов и др.). Вкладка элемента открывается двойным кликом мыши по нему в дереве проекта. Порядок работы с вкладками описан в соответствующем разделе.
7. Панель свойств. Плавающая панель, отображающая настройки текущего элемента, выбранного для работы.
8. Мини-карта. Плавающая панель, являющаяся средствм для навигации в окнах редакторов: FBD, SFC, LD диаграмм и мнемосхем.
