OR - дизъюнкция, побитовое ИЛИ.

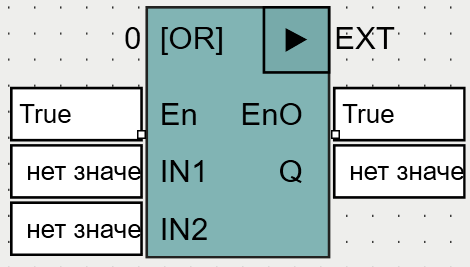

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
IN1 |
ANY_BIT |
Первое слагаемое. |
IN2 |
ANY_BIT |
Второе слагаемое. |
Выходы |
||
Q |
ANY_BIT |
Результат дизъюнкции. Q := IN1 or IN2. |

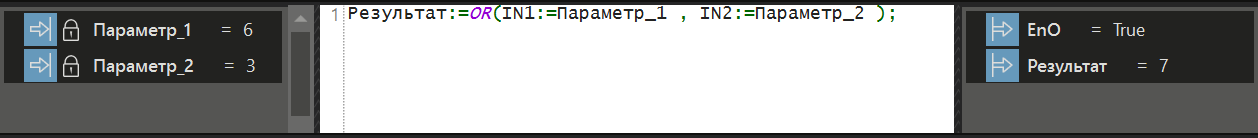

Пример в ST
